北京時間7月17日消息，韓國一個科研團隊已成功在大尺寸晶圓上成功實現了一種更節能的三元金屬氧化物半導體。

韓國蔚山科學技術大學電子和計算機工程系教授Kyung Rok Kim及其團隊，成功開發了一種根據三進制邏輯系統而非現有二進制邏輯系統運行的半導體。這一研究的論文發表在《自然·電子學》上。

該科研團隊表示，利用由0、1、2組成的三進制系統，減少了半導體需要處理的信息數量，提高信息處理速度，從而降低能耗。它還有助于進一步減小芯片尺寸。

例如，利用二進制表示128這個數，需要8“位”數據；利用三進制則隻需要5“位”數據。

電流洩露是進一步減小芯片尺寸的一個主要障礙。在較小的空間内封裝更多電路，會使隧道效應更嚴重，增加洩露的電流，也意味着設備會消耗更多電能。

Kyung Rok Kim表示，如果這一半導體技術商業化，這不但标志着芯片産業發生根本性轉變，也將對人工智能、無人駕駛汽車、物聯網、生物芯片和機器人等嚴重依賴半導體的産業産生積極影響。

自2017年9月以來，三星一直通過三星科學和技術基金會資助Kyung Rok Kim的研究。三星科學和技術基金會對有前景的科技項目提供支持。

三星已經在芯片代工業務部門驗證這一技術。

爲求低功耗、高能效及高性價比之元件，市場逐漸開發出FD-SOI(完全空乏型矽絕緣層金氧半晶體管)結構；而FD-SOI構造主要以SOI晶圓爲核心，透過傳統Si芯片制程方式，進而以水平式晶體管架構，取代線寬較大(16～12nm)之FinFET元件。

進一步分析FD-SOI市占情形，在各廠商相繼投入開發資源下，2018年整體元件市場規模達160億美元，預估2019年整體市場可望達到270億美元(年增68.6%)，後續成長态勢也將逐年上揚。

技術的發展演進，FD-SOI實現低功耗、高性價比之元件架構

由于半導體發展趨勢，使得相同面積下試圖填入更多晶體管的想法逐漸受到重視，因此衍生出微縮整體尺寸的構想，而閘極(Gate)尺寸將是微縮重點。以傳統Planar元件發展來看，其閘極線寬已微縮至極限，因而需改變元件結構才能因應此要求，而立體構造的FinFET(鳍式場效晶體管)元件就在此時被開發出來。

FinFET名稱主要由于元件結構以立體方式呈現，且其閘極構造如同魚鳍一般，豎立于源極(Source)與汲極(Drain)間，作爲控制元件的開關。在這樣新穎結構下，雖可符合微縮尺寸之需求，但最大問題仍是閘極線寬必須在16nm以下(如12nm、10nm)，才能有效控制從源極到汲極間的電流開關。

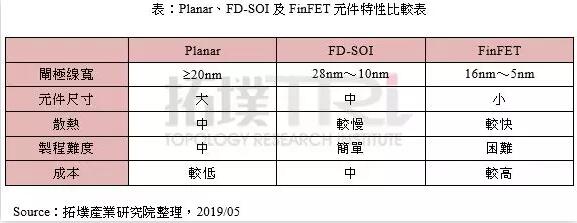

依現行元件發展情形，盡管已從傳統的Planar元件推升至FinFET結構，閘極線寬仍存在一段難以使用上的尺寸區，還需有其他元件技術加以補足，而FD-SOI元件結構剛好補上此缺口，實現低功耗、高性價比、制造周期短之元件架構。

對于現行技術發展情形，依照所需元件尺寸及功能的不同，可區分爲兩大陣營：

精進于微縮閘極線寬之FinFET制程技術開發(如台積電、Samsung等)，試圖增加晶體管數量，提升整體元件工作效率；

投入FD-SOI制程技術，嘗試開發出低功耗、高性價比之功能性元件。盡管兩者之曆史脈絡有所不同、技術上各有千秋，但就元件技術發展趨勢評估，兩者技術仍將持續發展及并存。


各家大廠投入FD-SOI元件開發，看好後續市場發展

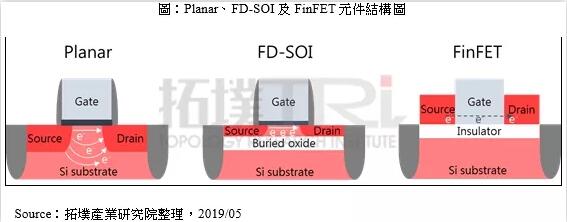

FD-SOI元件技術主要源于一種水平式晶體管結構，透過SOI晶圓(Si/SiO2(Buried Oxide)/Si Substrate結構)方式，將最上層Si層借由制程、設計以滿足所需功能，并作爲元件導通層之用；而中間SiO2層，憑借于高阻值之材料特性，隔絕晶體管間不必要的寄生電容，提高元件工作效率，因此在這樣的制程條件下，FD-SOI可透過傳統Si芯片的機台進行加工，降低開發所需的設備成本。

依現行終端産品應用，FD-SOI元件技術將可應用于物聯網IoT、車用元件與MEMS(微機電)元件等領域，目前已有Samsung、GlobalFoundries、STM等大廠相繼投入制程開發上。

雖然這些産品大多可由28nm制程條件下進行量産，但随着技術進步，憑借于閘極線寬逐漸微縮的趨勢帶動下，將驅使制程條件朝向22nm、12nm目标邁進，甚至進一步跨入10nm制程，從而在相同面積下産生更多元件，大幅提升整體元件效率。

觀察采用FD-SOI元件的發展現況，從2017年開始，STM已收到Mobileye訂單需求，并運用28nm制程制造ADAS芯片；NXP也于2017年起，積極投入i.MX處理器系列的開發，并選擇Samsung FD-SOI之28nm制程技術爲合作夥伴。

另外，GlobalFoundries于2018年取得新創公司Arbe Robotics訂單，其FD-SOI元件將使用先進的22nm制程技術，目标打造車用雷達芯片。由此可見，各家廠商在車用芯片領域，使用FD-SOI技術已成爲一股風潮，後續仍看好該技術的市場發展。
