國家大基金旗下聚源聚芯入股半導體設備公司

國家大基金旗下聚源聚芯入股半導體設備公司

工商信息顯示,6月22日,上海聚源聚芯集成電路産業股權投資基金中心(有限合夥)(以下簡稱“聚源聚芯”)新增投資盛吉盛(甯波)半導體科技有限公司。

據悉,聚源聚芯成立于2016年,其股東包括國家集成電路産業投資基金股份有限公司持股(45.09%)、上海榮芯投資管理合夥企業(有限合夥)(22.6%)、上海肇芯投資管理中心(有限合夥)(0.68%)、中芯晶圓股權投資(甯波)有限公司(31.63%)。

目前,聚源聚芯的對外投資企業達到30家,包括得一微電子、東微半導體、東芯半導體、世紀金光、傑華特微電子、芯碁微裝、南芯半導體等。

官網顯示,盛吉盛(甯波)半導體科技有限公司(Semiconductor Global Solutions)由國家集成電路産業基金下屬芯鑫租賃(Sino-IC Leasing)、中芯控股(SMIC holding)、韓國Triplecores及芯空間(IC SPACE)共同出資打造,于2018年落戶甯波鄞州。盛吉盛主要從事二手半導體設備及配件的翻新、改造、安裝、維護及銷售;半導體設備的開發,生産及銷售;盛吉盛專注于半導體新設備的開發和銷售,并提供半導體制造相關的備件和技術服務,以及持續改善計劃。

開拓半導體檢測設備業務 天準科技拟收購MueTec公司100%股權

開拓半導體檢測設備業務 天準科技拟收購MueTec公司100%股權

6月21日,蘇州天準科技股份有限公司(以下簡稱“天準科技”)發布公告稱,拟以自有資金或依法籌措的資金,受讓DeutscheEffecten- und Wechsel-Beteiligungsgesellschaft AG公司和Ralph Detert先生合計持有的MueTec Automated Microscopy and Messtechnik GmbH公司(以下簡稱“MueTec公司”)的100%股權。

根據公告,天準科技拟以18,189,203.00歐元的交易價格,通過在德國設立的全資子公司SLSS Europe GmbH爲收購主體,受讓MueTec公司100%股權,并受讓标的公司債權人的債權200.00萬歐元。

根據公告,MueTec公司注冊資本50萬歐元,成立于1991年,主營業務系爲半導體領域的制造廠商提供針對晶圓類産品的高精度光學檢測和測量設備。2018年、2019年MueTec公司實現的淨利潤分别爲62.9萬歐元、62.2萬歐元。

天準科技表示,半導體行業是一個高速發展的行業,其中的半導體檢測設備有着巨大的市場空間,開拓半導體檢測設備領域的業務,對于公司具有重要意義。标的公司主營業務是面向半導體領域的制造廠商,爲其提供針對晶圓類産品的高精度光學檢測和測量設備,擁有多年服務于半導體領域客戶的經驗,擁有的技術及産品可對公司形成有益的補充,幫助公司縮短進入半導體領域的周期,減少不确定性,以更快地爲公司形成新的業績增長點。

集成電路裝備再破零 國産離子注入機登陸大産線

集成電路裝備再破零 國産離子注入機登陸大産線

6月18日,從電科裝備旗下爍科中科信公司傳來喜訊,公司研發的12英寸中束流離子注入機順利發往某集成電路大産線,這台由客戶直接采購的設備如期交付,标志着公司國産離子注入機市場化進程再上新台階。

據介紹,離子注入機是將特定種類離子以指定參數注入至特定材料中的一種設備,執行的是核心的摻雜工藝。半導體要做成器件,要改變電性能,必須摻入雜質,離子注入機就是執行摻雜工藝的标準設備。“每一個器件生産過程中,需要進行很多次離子注入,注入到器件不同的位置,注入的次數對于不同器件類型和工藝節點有差異,例如對于28nm邏輯器件,注入次數約爲40次。”爍科中科信公司技術總監張叢介紹說。

目前,國内集成電路離子注入設備市場幾乎被國外壟斷,國産設備市場份額小,爍科中科信是我國目前唯一的一家全系列集成電路離子注入機集研發、制造、服務于一體的供應商。在研發過程中,研發團隊攻克了光路、晶圓傳輸、劑量控制、通用軟件系統等離子注入機共性關鍵技術。中束流離子注入機突破了高精度束流角度控制、小發射度長壽命離子源等關鍵技術,大束流離子注入機則進一步突破了低能大流強束流傳輸與控制、支持十餘種離子的大流強長壽命離子源等關鍵技術,高能離子注入機在高能(MeV)離子加速、高電荷态離子源等關鍵技術上實現了突破。

追平主流隻是開始,成體系實現國産替代才是目标。“爍科中科信公司已形成全系列離子注入機産品體系,建立了符合SEMI标準要求的離子注入機産業化平台,年産能達30台,公司的産品廣泛應用于全球知名芯片制造企業,并獲客戶高度認可。”張叢說,公司自主研制的離子注入機系列産品還斬獲了北京市科學技術進步一等獎等多項榮譽,在客戶産線上累計跑片650萬片,穩定支撐了客戶量産。除此之外,還建立了一支專業化的售後服務團隊,實行7×24小時響應機制,持續提升客戶體驗,加速國産化進程。

公司負責人說,將進一步圍繞攻克核心關鍵技術持續發力,推進中束流和大束流離子注入機産業化,同時,緊跟先進工藝發展,開展适用于更先進工藝節點的離子注入機的研發工作,并不斷拓展離子注入機在新興領域的應用。

中國半導體裝備制造業水平到底如何?

中國半導體裝備制造業水平到底如何?

半導體裝備制造業是爲我國集成電路和半導體器件行業提供工藝裝備的戰略性産業,是提升我國半導體産業制造能力的高端裝備制造産業,也是國家支持的重大技術裝備産業。中國電子專用設備工業協會常務副秘書長金存忠向《中國電子報》記者表示,目前我國光伏設備以及LED設備目前已經基本上全面本土化,集成電路設備目前相比較而言依賴于進口較多。如今,如何快速發展本土半導體設備也成爲人們關注的焦點。

中國半導體設備産業繼續保持快速增長

半導體設備主要包括集成電路設備、光伏設備、LED設備和分立器件設備。近年來,中國半導體設備産業發展迅速,市場規模逐步擴大。據金存忠介紹,在2019年,中國半導體設備繼續保持快速增長,根據中國電子專用設備工業協會對國内47家規模以上(半導體設備年銷售收入500萬元以上)半導體設備制造商2019年完成的主要經濟指标統計顯示:半導體設備銷售收入完成161.82億元,同比增長30%;半導體設備出口交貨值完成16.35億元,同比增長2.6%;半導體設備制造商實現總利潤(含所有産品)27.13億元,同比增長26.7%。此外,2016年—2019年中國半導體設備制造商銷售收入年均增長41.3%,實現總利潤年均增長23.5%,出口交貨值年均增長27.8%。

此外,目前我國集成電路和光伏設備訂單增長較快,在2019年訂單基本處于飽和狀态的基礎上,今年上半年依然保持良好。同時,SEMI數據顯示,2019年中國大陸半導體設備市場規模達到134.5億美元,占比全球半導體設備市場的22.5%,位居全球第二。此外,在2019年整個半導體産業萎縮、全球半導體設備銷售額下降7%的大背景下,中國半導體設備市場需求仍然保持3%的增長。可見中國半導體設備市場規模之龐大。

高端設備産業發展面臨三大問題

與此同時,由于集成電路設備産業具備極高的門檻和壁壘,國産集成電路設備依然面臨着種種挑戰。金存忠介紹,目前中國集成電路設備産業主要面臨着三大問題。首先,目前國産集成電路設備市場占有率較低。2019年中國集成電路設備在中國大陸市場占有率僅爲10%左右。

其次,中國集成電路晶圓生産關鍵設備(如光刻機)仍需依賴于進口,14nm制程國産集成電路晶圓生産設備2019年剛剛進入産線量産,落後2019年國際先進的5納米量産生産線設備二代以上。此外,一些已進入晶圓量産生産線的國産設備中,有些設備與國際同類設備相比依然存在差距。

最後,目前國産半導體設備關鍵部件本地化進程緩慢,進口依賴度較大,集成電路晶圓生産設備關鍵部件進口額占設備銷售額的30%~40%。例如,幹泵、分子泵、機械手(潔淨、真空)、高溫加熱裝置(溫控器)、射頻電源、真空閥門等。

産業處于較好市場環境 廠商將提速擴産

然而,随着我國半導體産業制造能力的提升,在一些問題逐漸迎刃而解的同時也迎來很多新的發展機遇。金存忠認爲,2019年國産集成電路晶圓生産線設備産業化發展迅速,集成電路晶圓生産線主要核心工藝設備已達到14納米量産水平,并且,中微半導體設備(上海)有限公司研制的5納米等離子體刻蝕機也通過了生産線的驗證。據預計,2020年國産集成電路設備銷售收入將增長50%左右。

其次,平價上網的到來給太陽能電池設備也帶了很多新的發展機遇。2019年是太陽能發電平價上網的元年,先進的PRCE晶矽太陽能電池片生産線設備受到市場的追捧成爲光伏企業擴産的首選,全自動、智能化、大産能單晶矽生長和切片設備銷售也得到快速增長。2019年國産太陽能電池片生産設備銷售收入將繼續保持增長态勢,同比增長40%。

最後,金存忠預測,盡管受疫情影響,2020年第一季度半導體設備銷售情況一般,但是集成電路設備和太陽能電池片制造設備市場增長趨勢沒有改變,預計2020年中國主要半導體設備制造商銷售收入將達200億元左右,同比增長20%左右。此外,金存忠認爲,2020年國内集成電路設備行業將處于較好的市場環境,中國大陸本土集成電路晶圓廠將擴産提速,國産裝備將在2020年進入較快發展時期。預計2020年集成電路生産設備將增長30%左右,銷售收入將超過太陽能電池片生産設備,達到90億元以上。

萬業企業離子注入機啓動12英寸芯片制造和存儲器工廠認證

萬業企業離子注入機啓動12英寸芯片制造和存儲器工廠認證

6月16日,萬業企業對上交所就2019年年度報告問詢函進行了回複,進一步說明公司向集成電路領域轉型的實施情況及産品進展等内容。

公告顯示,爲提高離子注入機設備的市場競争力,凱世通本期開發的新一代iPV6000光伏離子注入機首台設備已在公司組裝并完成初步調試(即産品下線),目前已進入驗證階段,在客戶工藝産線上進行調試,待設備在客戶生産端環境下滿足客戶産能和質量等多項指标後,方可完成驗證。

關于集成電路離子注入機業務,萬業企業表示,公司收購凱世通後,對集成電路離子注入機的産品定位提出更高要求。凱世通在集成電路領域積極開拓其他業務合作夥伴,後續成功拓展了台灣主要前道設備供應商,并取得離子注入平台業務訂單,國内重要的12英寸晶圓芯片制造廠也啓動了對凱世通集成電路離子注入設備的認證程序。

針對目前集成電路離子注入機業務的在手訂單情況,萬業企業回複稱,鑒于目前的國内和國際形勢,國産化需求相當迫切,國内集成電路制造廠正在盡可能采購國内設備,凱世通的集成電路低能大束流離子注入機國内市場需求未來會較大。目前國内一家重要的12英寸晶圓芯片制造廠與一家存儲器芯片設計制造廠正在評估凱世通集成電路設備。

凱世通在集成電路離子注入機業務的在手訂單有:2018年與韓國客戶簽署的一台設備訂單,與一家國内存儲芯片公司簽訂一台設備訂單。現有的在手訂單毛利率有限,但諸多潛在交易對手方都在等待凱世通β機的驗證結果,一旦驗證結果符合要求,將填補國内技術空白,建立較高技術壁壘,對國内集成電路産業而言,從國産化率和市場規模等方向判斷,凱世通未來具有較好的成長性。

萬業企業表示,凱世通已明确其發展重心爲集成電路離子注入機,“Finfet集成電路離子注入機項目”的研發成果是公司未來集成電路離子注入機産業化的基礎,完成上述研發項目能夠爲公司帶來經濟利益。萬業企業表示,目前,凱世通Finfet集成電路離子注入機項目所形成的離子注入機已順利進入離子注入晶圓驗證階段。

國内光刻機設備現狀

國内光刻機設備現狀

近期,光刻機的相關消息鋪天蓋地,在國際貿易摩擦反複無常的環境背景下,業界對于仍處處受制于他國的光刻機設備格外關注。

據了解,光刻機是通過光學系統將光掩模版上設計好的集成電路圖形印制到矽襯底的感光材料上,實現圖形轉移,根據應用工序不同,光刻機可以用于集成電路的制造環節和封裝環節,其中用于封裝環節的光刻機在技術門檻上低于用于制造環節的光刻機。

在制造環節中,光刻工藝流程決定了芯片的工藝精度及性能水平,對光刻機的技術要求十分苛刻,因此光刻機也是集成電路制造中技術門檻最高、價格最昂貴的核心設備,被譽爲集成電路産業皇冠上的明珠。

01

美日荷光刻機競逐賽

在過去數十年間,光刻機不斷發展演進同時推動了集成電路制造工藝不斷發展演進,集成電路的飛速發展,光刻技術起到了極爲關鍵的作用,兩者相輔相成,因而自1947年貝爾實驗室發明點觸式晶體管,光刻機技術亦已具備發展土壤。

光刻機最初從美國發展起來。1959年,仙童半導體研制出全球首台“步進重複”相機,使用光刻技術在單個晶圓片上制造了許多相同的矽晶體管。20世紀60年代末,日本企業尼康和佳能開始進入光刻機領域并逐步崛起,但70年代主要是美國公司的競逐賽。

70年代初,美國Kasper公司推出接觸式光刻設備;1973年,Perkin Elmer公司推出了投影式光刻系統并迅速占領市場,在一段時間裡處于主導地位;1978年,GCA公司推出了真正現代意義的自動化步進式光刻機(Stepper),但産量效率相對較低。

80年代日本企業開始發力,尼康推出首台商用Stepper NSR-1010G,随後尼康一度占據光刻機過半市場份額,佳能亦在市場上占有一席之地。值得一提的是,1984年4月,飛利浦與荷蘭公司ASMI正式合資成立ASML,ASML脫胎于飛利浦光刻設備研發小組,該小組于1973年已推出其新型光刻設備。

80年代末到90年代,美國初代光刻機公司走向衰落,GCA被收購後關閉、Perkin Elmer光刻部也被出售,日企尼康處于市場主導地位。同時,ASML亦在逐步發展,1991年推出了PAS 5000光刻機;1995年,ASML在阿姆斯特丹和納斯達克交易所上市。

進入21世紀,ASML強勢崛起。2000年,ASML推出其首台Twinscan系統光刻機;随後,ASML相繼發布首台量産浸入式設備TWINSCAN XT:1700i、首台193nm浸入式設備TWINSCAN XT:1900i,一舉力壓尼康、佳能成爲全球光刻機市場新霸主。

如今,ASML已成爲全球光刻機領域的絕對龍頭企業,壟斷高端EUV(極紫外)光刻機市場,是全球唯一一家可提供EUV光刻機的企業。

02

國産光刻機攻關曆程

在歐美日光刻機市場風雲變幻的數十年間,我國也在通過各種努力研制國産光刻機設備。據了解,20世紀70年代我國就開始有清華大學精密儀器系、中科院光電技術研究所、中電科四十五所等機構投入光刻機設備研制。

除了上述提及的高校/科研單位,國内從事光刻機及相關研究生産的企業/單位還有上海微電子裝備、中科院長春光機所、合肥芯碩半導體、江蘇影速集成電路裝備,以及光刻機雙工件台系統企業北京華卓精科等。

2001年,國務院正式批準在“十五”期間繼續實施國家高技術研究發展計劃(863計劃),國家科技部和上海市于2002年共同推動成立上海微電子裝備公司,承擔國家“863計劃”項目研發100nm高端光刻機。據悉,中電科四十五所當時將其從事分步投影光刻機團隊整體遷至上海參與其中。

2006年,國務院發布《國家中長期科學和技術發展規劃綱要(2006-2020年)》确定發展16個重大專項,其中包括“極大規模集成電路制造裝備及成套工藝”國家科技重大專項(02專項)。2008年,國務院批準實施02專項,200多家企事業單位和2萬多名科研人員參與攻關,其中EUV光刻技術列被爲“32-22nm裝備技術前瞻性研究”重要攻關任務。

當時,中科院長春光機所作爲牽頭單位,聯合中科院光電技術研究所、中科院上海光學精密機械研究所、中科院微電子研究所、北京理工大學、哈爾濱工業大學、華中科技大學,承擔“極紫外光刻關鍵技術研究”項目研究工作。

随後,清華大學牽頭,聯合華中科技大學、上海微電子裝備和成都工具所承擔02專項“光刻機雙工件台系統樣機研發”,以研制光刻機雙工件台系統樣機爲目标,力争爲研發65-28nm雙工件台幹式及浸沒式光刻機提供具有自主知識産權的産品級技術。

可見,在國産光刻機研發曆程上,國家在政策上予以支持,并動員了高校、科研機構、企業等科技力量共同進行技術攻關。

03

階段性突破與差距

曆經多年努力過,那麼國産光刻機研發方面有何成果?與國際先進水平還有多大差距?

2016年4月,清華大學牽頭的02專項“光刻機雙工件台系統樣機研發”項目成功通過驗收,标志中國在雙工件台系統上取得技術突破。

2017年6月,中科院長春光機所牽頭的02專項“極紫外光刻關鍵技術研究”項目通過驗收,該項目成功研制了波像差優于0.75 nm RMS的兩鏡EUV光刻物鏡系統,構建了EUV光刻曝光裝置,國内首次獲得EUV投影光刻32 nm線寬的光刻膠曝光圖形。

2018年11月,中科院光電技術研究所承擔的“超分辨光刻裝備研制”項目通過驗收,該裝備在365nm光源波長下,單次曝光最高線寬分辨力達到22nm,項目在原理上突破分辨力衍射極限,建立了一條高分辨、大面積的納米光刻裝備研發新路線……

然而,盡管多個光刻機項目取得成果并通過驗收,這些技術在助力國産光刻機發展突破上也起到重要作用,但真正實現量産并應用于生産線上卻又是另一回事,如上述超分辨光刻裝備要想應用于芯片生産還需要攻克一系列技術難關,距離國際先進水平還相當遙遠。目前,上海微電子裝備的90nm光刻機仍代表着國産光刻機最高水平。

據了解,随着光源的改進和工藝的創新,光刻機已經曆了五代産品的更新替代。第一代爲光源g-Line,波長436nm,最小工藝節點0.8-0.25微米;第二代爲光源i-Line、波長365nm,最小工藝節點0.8-0.25微米;第三代爲光源KrF、波長248nm,最小工藝節點180-130nm;第四代爲光源ArF、波長193nm,最小工藝節點45-22nm;第五代爲光源EUV、波長13.5nm,最小工藝節點22-7nm。

第五代EUV光刻機是目前全球光刻機最先進水平,ASML是唯一一家可量産EUV光刻機的廠商。财報資料顯示,2019年ASML出售了26台EUV光刻機,主要用于台積電、三星的7nm及今年開始量産的5nm工藝。近期媒體報道稱,目前ASML正在研發新一代EUV光刻機,主要面向3nm制程,最快將于2021年問世。

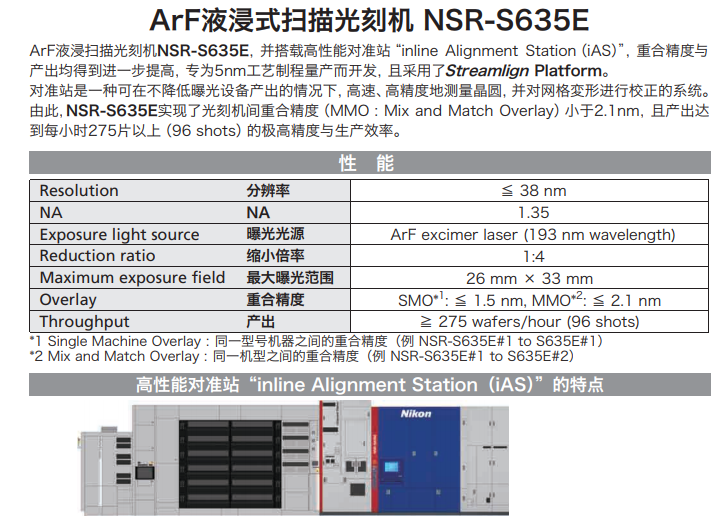

日本企業尼康方面,官網顯示其最新的光刻機産品爲ArF液浸式掃描光刻機NSR-S635E,搭載高性能對準站inline Alignment Station(iAS),曝光光源ArF excimer laser、波長193nm,分辨率≦38nm,官方介紹稱這款光刻機“專爲5nm工藝制程量産而開發”。

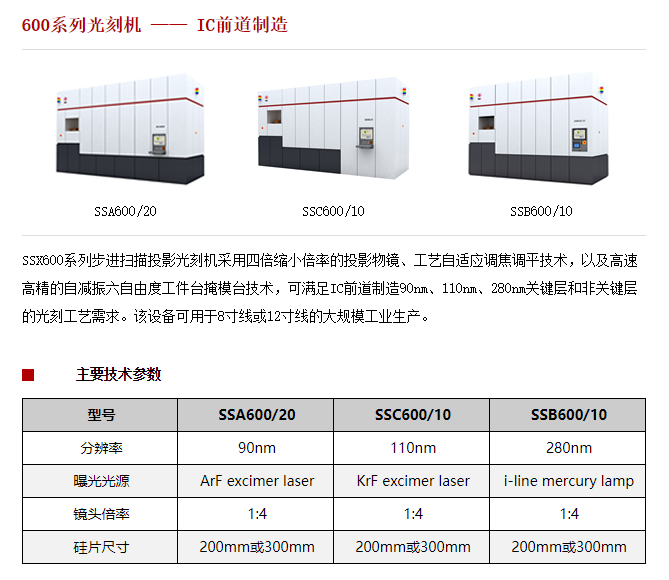

而上海微電子裝備方面,官網顯示其目前量産的光刻機包括200系列光刻機(TFT曝光)、300系列光刻機(LED、MEMS、Power Devices制造)、500系列光刻機(IC後道先進封裝)、600系列光刻機(IC前道制造)。其中,用于IC前道制造用的600系列光刻機共有3款,性能最好的是SSA600/20,曝光光源ArF excimer laser、分辨率90nm。

相較于ASML的EUV光刻機,上海微電子裝備的90nm光刻機無疑落後了多個世代,與尼康相比亦有所落後;再者,目前國内晶圓代工廠龍頭企業中芯國際已可量産14nm制程工藝,根據半導體設備要超前半導體産品制造開發新一代産品的規律,90nm光刻機已遠不能滿足國内晶圓制造的需求。

不過值得一提的是,近期有媒體報道稱,上海微電子裝備披露將于年底量産28nm的immersion式光刻機,在2021年至2022年交付國産第一台SSA/800-10W光刻機設備。雖然業界對此消息頗有争議,但若該消息屬實,那對于國産光刻機而言不得不說是一重大突破。

04

迎來發展好時代?

由于技術嚴重落後于國際先進水平,國内光刻機市場長期被ASML、尼康、佳能等企業所占據,但随着國内集成電路産業加速發展,國産光刻機迎來發展機遇。

近年來,全球半導體産能向國内轉移,國内晶圓生産線不斷擴産或新增,成爲全球新建晶圓廠最積極的地區,爲國産設備提供了巨大的市場空間。根據中國國際招标網信息,長江存儲、華虹無錫等近年新建晶圓廠招标設備國産化率已顯著提升,包括北方華創、中微公司、屹唐半導體等企業均有中标。

再者,過去兩年國際貿易摩擦态勢反複,美國對國内半導體産業的技術限制愈加嚴格。

在此環境背景下,半導體設備國産替代迫在眉睫,國家高度重視和大力支持行業發展,相繼出台了多項政策,推動中國半導體産業的發展和加速國産化進程,國産光刻機的發展情況更是受到了業界重點關注。國家的重視與支持以及産業與市場的迫切需求,將有望促使國産光刻機加快發展步伐。

還有一個較好的發展勢頭是在資金方面。半導體設備投資周期長、研發投入大,是典型的資本密集型行業,尤其是光刻機領域。此前,國内半導體設備企業的主要資金來源于股東投入與政府支持,融資渠道單一,近年來國家大基金、地方性投資基金及民間資本以市場化的投資方式進入半導體産業,豐富了半導體設備企業的資金來源,不少企業也正在尋求上市。

目前,北方華創、晶盛機電、長川科技等企業早已登陸資本市場,中微公司、華峰測控、芯源微等半導體設備企業亦集中在去年以及今年于科創闆上市。光刻機企業方面,上海微電子裝備于2017年12月已進行輔導備案,光刻機雙工件台企業華卓精科亦拟闖關科創闆,近日江蘇影速亦宣布已進入上市輔導階段。

此外,随着市場資本進入半導體設備領域,近兩年來亦新增了一些光刻機相關項目。如今年6月5日,上海博康光刻設備及光刻材料項目簽約落戶西安高陵,據西安晚報報道,該項目總占地200畝,總投資13億元;今年4月,埃眸科技納米光刻機項目落戶常熟高新區,計劃總投資10億元,主要方向爲納米壓印光刻機的研發、生産、銷售及運營。

有人說,對于半導體設備産業而言,這是最好的時代、也是最壞的時代。面對與國際先進水平的差距以及技術封鎖,國産光刻機仍有很長的路要走。除去外部因素,自身人才匮乏、技術欠缺亦是發展難題,光刻機研制出來後産線驗證難更是制約國産光刻機進入生産線的主要瓶頸之一,種種問題亟待解決。

不過,國内越來越多的新增晶圓生産線走向穩定,將有望給予國産光刻機等更多“試錯”機會。對于國産光刻機,我們需要承認差距,亦要寄予希望,上海微電子裝備等已燃起了星星之火,我們期待其早日燎原。



世界光刻機巨頭ASML“握手”無錫

世界光刻機巨頭ASML“握手”無錫

5月,全世界著名光刻機生産研發公司荷蘭阿斯麥(ASML)公司與無錫高新區管委會簽署戰略合作協議,未來阿斯麥公司將在原有基礎上對資源進行整合提升,加速擴建光刻設備技術服務(無錫)基地。

光刻機,又名掩模對準曝光機,是制造大規模集成電路的核心裝備。作爲“芯片之母”,其對某個國家或地區的集成電路産業具備重要的發展支撐作用。阿斯麥公司與無錫“握手”,將爲江蘇集成電路産業帶來哪些新變化?

“這是阿斯麥與無錫第二次‘握手’。”阿斯麥全球副總裁、中國區總裁沈波說,2006年,阿斯麥公司在無錫布局建立光刻設備技術服務基地,經過多年的“深耕細作”,如今,阿斯麥無錫基地是中國規模最大的光刻設備技術服務基地,成爲華虹、SK海力士等一批重點集成電路企業光刻機的供應商。

此次阿斯麥實施(無錫)基地升級擴建,將擁有近200人規模專業團隊的技術中心,從事光刻設備的維護、升級等技術服務,爲設備安裝,升級及生産運營等所需的物料提供更高水準的物流支持。項目建成後,將更好地滿足無錫乃至江蘇集成電路産業的發展需求。

目前,我國集成電路産業正處于一個非常時期。“阿斯麥光刻設備技術服務的引入與此時擴建,有着非同一般的重要意義。”有專家表示,無錫是最早布局的集成電路産業基地之一,近年來,在國家和地方政策的重點支持下,無錫先後引入華虹基地、海力士二工廠等一批重大産業項目。去年,無錫集成電路産業産值達到1178億元,增長8.3%,位居全省第一、全國第二。專家坦言,江蘇集成電路産業在國内起步早,并形成了一定的産業規模,但在集成電路産業的上遊,無論是光刻設備,還是集成電路設計和高端電子化學品方面,仍是一條“短腿”,亟待補齊産業鏈,提升産業自主創新力和國際競争力。

“阿斯麥公司與無錫再度‘牽手’,标志着我省集成電路産業有深厚的産業基礎。”江蘇省半導體行業協會相關人士透露,目前,我省集成電路産業已邁入加速階段,正“奮勇向前”;去年8月,鎮江首台光刻機開始服役制造芯片;今年5月20日,鹽城總投872.7億元項目簽約,涵蓋台灣半導體光刻機、集成電路;6月1日,江陰集成電路設計創新中心揭幕。

據介紹,阿斯麥公司無錫技術服務基地還將服務江蘇乃至整個長三角地區。目前江蘇先進制程(28nm及以下)半導體工廠有南京台積電工廠、無錫SK海力士DRAM工廠等。其中,華虹半導體無錫基地12英寸生産線實現了高性能90nm FSI工藝平台産品投片。

蘋果供應商燕麥科技成功登陸科創闆

蘋果供應商燕麥科技成功登陸科創闆

據上交所發布消息,6月8日,深圳市燕麥科技股份有限公司(以下簡稱“燕麥科技”)成功登陸科創闆。報道指出,燕麥科技本次公開發行股票3587萬股,發行價格19.68元/股,新股募集資金總額7.06億元,發行後總股本14347.87萬股。

資料顯示,資料顯示,燕麥科技是一家專注于自動化、智能化測試設備的研發、設計、生産和銷售的高新技術企業,爲客戶自動化、智能化生産提供系統解決方案。其測試設備目前主要應用于柔性線路闆測試領域,客戶覆蓋全球前十大FPC企業中的前七家,并已經發展成爲全球消費電子領先品牌蘋果、谷歌等公司的供應商,已成爲FPC行業頭部企業的核心供應商。

近年來,燕麥科技營收及淨利潤均實現穩定增長。招股書顯示,燕麥科技2017年、2018年、2019年營收分别爲2.42億元、2.44億元、2.7億元;研發投入占營收比分别爲14.76%、16.91%、16.13%。

報告期内,燕麥科技銷售的最終用于檢測蘋果公司産品FPC的測試設備收入占營業收入的占比分别爲85.73%、89.74%、89.79%、79.02%。其中,燕麥科技直接來源于蘋果公司及其指定的采購訂單所對應的銷售收入占其各期營業收入的比例分别爲45.90%、49.72%、41.31%、27.91%。

燕麥科技表示,目前及短期内,收入仍將主要集中于以蘋果公司爲主的消費電子領域。

中微公司轉讓創徒光電股權 增持芯元基

中微公司轉讓創徒光電股權 增持芯元基

日前,中微半導體設備(上海)股份有限公司(以下簡稱“中微公司”)發布公告,公司拟向上海芯元基半導體科技有限公司(以下簡稱“芯元基”)轉讓其所持有上海創徒光電技術服務有限公司(以下簡稱“創徒光電”)全部股權并拟對芯元基增資。

公告顯示,芯元基拟以570萬元現金收購中微公司所持創徒光電全部股權,并以現金收購上海創徒科技創業服務有限公司所持創徒光電全部股權。後續,芯元基拟以投前整體估值1.18億元爲基礎,新增注冊資本37.47萬元,其中:中微公司投資570萬元認購芯元基新增注冊資本中的24.55萬元;湖州創徒創業投資合夥企業(有限合夥)投資300萬元認購芯元基新增注冊資本中的12.92萬元。

上述交易完成後,創徒光電變爲芯元基的全資子公司,中微公司不再直接持有創徒光電的股權;芯元基注冊資本增加至545.65萬元,中微公司持股比例由8.4746%增加至12.3915%。

資料顯示,芯元基基成立于2014年10月,注冊資本508.1867萬元。據了解,芯元基主要從事以GaN爲主的第三代半導體材料和器件開發,擁有LED芯片DPSS複合襯底、藍寶石襯底化學剝離和WLP晶圓級封裝等系列LED芯片創新技術。

今年3月,張江頭條消息顯示,芯元基在氮化镓材料領域取得重大創新突破,基于其獨創的DPSS襯底技術(藍寶石複合圖形襯底),開發出了低位錯密度的高阻GaN(氮化镓)材料,可用于電子功率器件和微波射頻器件等的制備。

因芯元基系本公司董事杜志遊(ZHIYOU DU)擔任董事的企業,故中微公司向芯元基轉讓創徒光電的股權以及中微公司對芯元基增資事項構成關聯交易,但未構成重大資産重組。

公告表示,本次股權轉讓及對外投資,系公司爲完善業務布局而進行,該事項的發生有其必要性和合理性,符合公司經營發展的需要,不會對公司财務和經營産生不利影響,不存在損害上市公司及全體股東特别是中小股東利益的情形。

總投資13億元 這個光刻設備及光刻材料項目落地西安

總投資13億元 這個光刻設備及光刻材料項目落地西安

近日,西安市高陵區引進國家戰略新興産業、推動高質量發展取得新突破,6月5日,上海博康項目正式簽約落戶高陵。

據西安晚報報道,上海博康光刻設備及光刻材料項目總占地200畝,總投資13億元,滿産後年産值20億元以上,年貢獻稅收1億元以上。

博康落戶高陵,既填補了全市半導體光刻領域産業的空白,也將吸引電子信息産業聚集,拉伸先進制造産業鏈條,爲西安産業動能轉換和經濟結構優化升級做出積極貢獻。

資料顯示,博康集團成立于2018年,注冊資本1億元,主要從事化工科技、生物科技、材料科技、機電科技領域内的技術開發、技術咨詢、技術轉讓、技術服務,光刻材料、半導體新型材料的研發及銷售,化學試劑(除醫療、診斷試劑)、化工原料及産品(除危險化學品、監控化學品、煙花爆竹、民用爆炸物品、易制毒化學品)、包裝材料、橡膠制品、塑料制品、機電設備、集成電路軟件、實驗室設備的銷售,集成電路生産設備研發、設計、制造及售後技術服務等業務。

據悉,爲确保項目順利落地,高陵區將嚴格落實重點項目包抓責任制,成立由區委書記、區長牽頭的項目服務保障專班,對項目落地和建設中不重視不積極、工作措施不力、進展緩慢甚至遲遲沒有進展的,高陵區委區政府將實行重點督辦和約談問責,确保項目年底前開工建設、早日投産達效。
