傳統矽半導體因自身發展局限和摩爾定律限制，需尋找下一世代半導體材料，而化合物半導體材料的高電子遷移率、直接能隙與寬能帶等特性，恰好符合未來半導體發展所需，終端産品趨勢將由5G通訊、車用電子與光通訊領域等應用主導。

化合物半導體市場分析

根據現行化合物半導體元件供應鏈，元件制程最初步驟由晶圓制造商選擇适當特性的基闆(Substrate)，以矽、鍺與砷化镓等材料作爲半導體元件制程的基闆，基闆決定後再由磊晶廠依不同元件的功能需求，于基闆上長成數層化合物半導體的磊晶層，磊晶層成長完成後，再透過IDM廠或IC設計、制造與封裝等步驟，完成整體元件的制造流程，最終由終端産品廠商組裝和配置元件線路，生産手機與汽車等智慧應用産品。

化合物半導體于終端市場應用

元件産品依循化合物半導體材料特性(如耐高溫、抗高電壓、抗輻射與可發光)加以開發，將終端市場分爲5個領域：電源控制(Power Control)、無線通訊(Wireless)、紅外線(Infrared)、太陽能(Solar)與光通訊(Photonics)。

以電源控制爲例，由于氮化镓(GaN)和碳化矽(SiC)等材料有不錯的耐高電壓和高頻特性，因此适合用于制造功率因素校正(Power Factor Correction，PFC)和高壓功率放大器(High Voltage Power Amplifier，HVPA)等高功率元件，是現階段支撐化合物半導體電源控制領域的重要指标。

在太陽能和光通訊方面，由于砷化镓(GaAs)材料具備較佳的能源轉換率，以及适合接收來自紅光和紅外光等波段訊号，因此适合開發太陽能電池(Photovoltaics)和光偵測器(Photonic Detection)等應用場域。

近年手機通訊領域蓬勃發展，帶動無線模塊關鍵零組件濾波器(Filter)、開關元件(Switch)與功率放大器(Power Amplifier)等元件需求成長；而砷化镓材料因具有低噪聲、低耗電、高頻與高效率等特點，已廣泛應用于手機通訊并占有重要地位，帶動砷化镓磊晶需求逐年提升。

在國防領域，現階段對紅外光的需求(如紅外光熱影像和高功能夜視鏡)以中、長波長紅外光(LWIR、MWIR)等軍事領域爲主，同樣帶動砷化镓磊晶需求。在生物和醫療領域，由磷化铟(InP)材料作爲雷射光源的關鍵核心，使得相關磊晶需求看漲。整體而言，將化合物半導體多元的材料特性應用于相關元件領域中，可産生許多新的可能性，帶動磊晶産業持續發展。

化合物半導體磊晶廠現況

現行化合物半導體商用磊晶制程技術，大緻可分成MOCVD(有機金屬氣相沉積法)和MBE(分子束磊晶技術)，若以成長技術而論，MOCVD成長條件由氣相方法進行，透過氫氣(H2)或氮氣(N2)等特定載氣(Carrier Gas)引導，使三族(III A)和五族(V A)氣體均勻混合後，再導入反應腔體中，接着透過适當的反應溫度(400～800度)，讓氣體裂解并成長于基闆上。MBE成長條件則透過元素加熱方式，借由超高真空環境的腔體，將所需磊晶元素加熱升華形成分子束，當分子束接觸基闆後，就可形成所需磊晶結構。

若以量産速率分析MOCVD和MBE磊晶設備的優缺點，MOCVD爲氣相方式導入反應腔體，其速度較MBE快1.5倍(MBE需時間加熱形成分子束)；但以磊晶質量來說，由于MBE可精準控制分子束磊晶成長，因此相較MOCVD有較佳結果。

觀察現行磊晶廠發展趨勢，雖MBE所需成本較高且速度較慢，但符合國防和光通訊領域等高精密元件産品需求。目前化合物半導體的IDM廠，大多選擇以MBE磊晶設備爲成長方式，除了IDM廠外，磊晶代工廠英商IQE和IET，亦選用MBE作爲廠内磊晶設備。

另一方面，由于MOCVD采用氣相成長方式，可快速且大範圍進行磊晶成長，雖然其磊晶質量稍不如MBE，但對需要大量、大面積磊晶成長的元件産品有吸引性，例如太陽能電池元件等。目前全球化合物半導體磊晶廠中，主要有6成廠商選擇可大範圍成長的MOCVD機台；另外4成則選擇高精密性的MBE設備。

根據2018年全球化合物磊晶廠預估營收占比可知，全球化合物半導體磊晶産業營收已超過4.9億美元，且英商IQE營收占整體比例約44%，與2016年營收維持相同比例，穩居磊晶龍頭寶座；排名第二的聯亞，2018年預估占比依然維持在16%(同2016年)。此外，全新光電營收占比，由2017年17%降至2018年預估的14%；全球MBE磊晶第二大廠IET(英特磊)營收，則由2017年7%降至2018年預估的5%，其衰退原因與中美貿易戰和全球手機銷售不如預期有關，使得市占率小幅衰退。

化合物半導體磊晶廠未來發展

針對化合物半導體未來的終端市場需求，依照不同元件特性可分爲傳輸和無線通訊的5G芯片、耐高溫與抗高電壓的車用芯片，以及可接收和回傳訊号的光通訊芯片三大領域。借由5G芯片、車用芯片與光通訊芯片的元件開發，將帶動未來磊晶廠營收和資本支出，确立未來投資方向。

終端市場未來走向

由化合物半導體發展趨勢可知，未來元件需求將以高速、高頻與高功率等特性，連結5G通訊、車用電子與光通訊領域的應用，突破矽半導體摩爾定律限制。

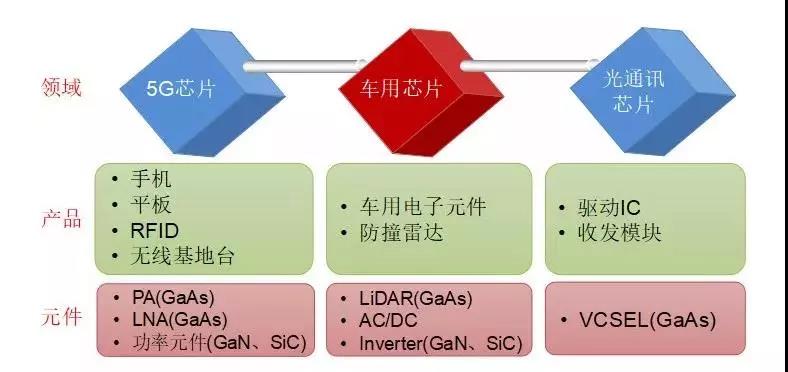

▲未來磊晶廠終端産品趨勢；Source：拓墣産業研究院

矽半導體元件因受限于電子遷移率(Electron Mobility)、發光效率與環境溫度等限制，難以滿足元件特性需求，因此當化合物半導體出現，其高電子遷移率、直接能隙與寬能帶等特性，爲元件發展的未來性提供新契機。随着科技發展，化合物半導體的元件制程技術亦趨成熟，傳統矽半導體的薄膜、曝光、顯影與蝕刻制程步驟，皆已成功轉置到化合物半導體上，有助于後續半導體産業持續發展。

關于無線通訊領域的未來發展，現行廠商已逐漸由原先4G設備更新至5G基礎建設，5G基地台的布建密度將更甚4G，且基地台内部使用的功率元件，將由寬能帶氮化镓功率元件取代DMOS(雙重擴散金氧半場效晶體管)元件。在基地台建置部分，目前已集中在IDM廠(如Qorvo、Cree與日本住友電工)，且各代工大廠相繼投入，導緻市場競争激烈；此外，中國廠商原先欲借由并購國外大廠進入氮化镓代工市場，卻因國防安全爲由受阻，因此現階段中國廠商對氮化镓基地台的發展受限。

爲提升無線通訊質量，5G通訊市場將以較小功率消耗和較佳電子元件等特性爲目标而努力，因此選擇砷化镓和磷化铟等化合物半導體材料，作爲PA(功率放大器)和LNA(低噪音放大器)等射頻元件(Radio Frequency，RF)。

整體而言，由于砷化镓射頻元件市場多由IDM廠(如Skyworks、Qorvo與Broadcom)把持，因此隻有當需求超過IDM廠負荷時，才會將訂單發包給其他元件代工廠，對其他欲投入元件代工的廠商而言則更困難。由于中國手機市場對射頻元件的國内需求增加，且預期5G手機滲透率將提升，或許中國代工廠商的射頻制程技術提升後，可趁勢打入砷化镓代工供應鏈，提高射頻元件市占率。

在車用芯片部分，由于使用環境要求(需于高溫、高頻與高功率下操作)，并配合汽車電路上的電感和電容等，使得車用元件體積較普通元件尺寸占比大，透過化合物半導體中，寬能帶半導體材料氮化镓和碳化矽等特性，將有助實現縮小車用元件尺寸。

借由氮化镓和碳化矽取代矽半導體，減少車用元件切換時的耗能已逐漸成爲可能。以氮化镓和碳化矽材料作爲車用功率元件時，由于寬能帶材料特性，可大幅縮減周圍電路體積，達到模塊輕量化效果，且氮化镓和碳化矽較矽半導體有不錯的散熱特性，可減少散熱系統模塊，進一步朝車用輕量化目标邁進。

此外，車用芯片對光達(LiDAR)傳感器的應用也很重要，爲了實現自動駕駛汽車或無人車技術，先進駕駛輔助系統(ADAS)中的光達傳感器不可或缺，透過氮化镓和砷化镓磊晶材料滿足其元件特性，作爲光達傳感器所需。

在光通訊芯片領域方面，爲了解決金屬導線傳遞訊号的限制和瓶頸，因而開發以雷射光在光纖中作爲傳遞源的概念，突破原先電子透過金屬纜線下容易發生電阻和電容時間延遲(RC Delay)現象，且借由雷射光快速傳遞和訊号不易衰退特性，使得矽光子技術(Silicon Photonics)逐漸受到重視。

由于光通訊芯片對光收發模塊的需要，PD(光偵測器)與LD(雷射偵測器)等模塊需求上升，帶動砷化镓與磷化铟磊晶市場。此外，近年手機搭配3D感測應用有明顯成長趨勢，帶動VCSEL(垂直腔面發射激光器)元件需求增加，砷化镓磊晶也逐步升溫，未來3D感測用的光通訊芯片，其應用範圍除了手機，亦將擴充至眼球追蹤技術、安防領域(Security)、虛拟實境(VR)與近接識别等領域。

磊晶廠未來展望

雖然2018年手機銷售量相較2017年略爲衰退，且2019年手機銷售量將趨于保守，但近年因Apple手機的3D感測技術受到重視，帶動非Apple陣營加速導入3D感測市場，促使VCSEL需求增溫，對光通訊領域的元件需求有增加趨勢，帶動2018年部分磊晶廠資本支出成長。

2019年手機銷售量可能下滑和5G手機預估滲透率偏低等情形，將影響手機元件市場(如PA和LNA)與磊晶廠營收表現，現階段5G通訊領域還有待電信營運商的基地台建置和開發市場，2019年營收成長有限，將連帶影響磊晶廠部分營收。

車用芯片由于使用環境較爲嚴苛與需承受高電壓和高溫等條件，多選擇氮化镓和碳化矽等化合物半導體；而電動車市場未來將持續小幅成長，帶動車用功率半導體元件需求，進而推升氮化镓和碳化矽磊晶營收成長。

此外，先進駕駛輔助系統的光達元件需求逐年提升，促使氮化镓和砷化镓磊晶需求增溫，整體而言，未來車用化合物芯片的需求將逐步增加，成爲磊晶市場持續成長的主要動能之一。

媒體報道，近日位于山東青島萊西經濟開發區的中科鋼研碳化矽項目正在加緊建設，今年將實現投産。

據悉，該項目總投資10億元，占地約80畝，建築面積5萬平方米，主要生産高品質、大規格碳化矽晶體襯底片。項目達産後，將實現年産5萬片4英寸碳化矽晶體襯底片與5000片4英寸高純度半絕緣型碳化矽晶體襯底片。

中科鋼研表示，未來將把國家級現金警惕研究院設在萊西，專注碳化矽研發生産，力争在三年内接近歐美最高水平。

碳化矽是第三代半導體材料，在高溫、高壓與高頻條件下有優異的性能表現，适用于汽車、鐵路、工業設備、家用消費電子設備、航空航天等領域，是目前最受關注的新型半導體材料之一。

從産業鏈角度看，碳化矽包括單晶襯底、外延片、器件設計、器件制造等環節，目前全球碳化矽市場基本被國外企業所壟斷。

國内市場，目前已初步形成了涵蓋各環節的碳化矽産業鏈，在政策利好以及市場驅動下，國内企業在這一環節正努力跟跑與趕超。

齊魯網報道，3月19日，山東有研集成電路用大尺寸矽材料規模化生産項目開工儀式在德州經濟技術開發區舉行。

據悉，該項目于2018年7月由德州與有研科技集團半導體材料公司簽訂，是山東省2019年省級重點“頭号”項目，對德州打造戰略性新興特色産業集群發展意義重大。

該項目總投資約80億元，分兩期建設。其中，一期新建8英寸矽片生産線，年産能達180萬片，預計今年5月啓動主體建設，項目達産後可實現年銷售收入10億元、利稅2億元。

二期規劃年産能360萬片12英寸矽片，達産後可實現銷售收入25億元，利稅6億元。

3月12日，矽基半導體材料企業新傲科技舉辦“SOI 30K生産線項目首台工藝設備搬入儀式”，标志着其SOI 30K建設進入沖刺階段。

據新傲科技總經理王慶宇介紹，新傲科技8英寸SOI項目，經曆了廠房改建、技術合作、産品論證、規模上量等多方面的挑戰，一步一個腳印走到今天非常不容易。目前，由于5G和電動汽車市場的快速發展，全球SOI材料需求旺盛，SOI 30K項目的建成將爲客戶提供更多高品質的SOI材料。

搬入儀式現場，中芯集成電路（甯波）有限公司首席運營官邝亞鐳、東京電子（上海）有限公司資深副總經理王燦園亦出席并緻辭祝賀。

資料顯示，新傲科技成立于2001年，由中科院上海微系統所牽頭、聯合中外投資者設立，現隸屬中國矽産業集團，是一家定制SOI、EPI矽片及半導體行業解決方案供應商，可提供4英寸、5英寸、6英寸SOI晶片和SOI外延片以及8英寸SOI片；亦可提供4-6英寸的規格與要求的外延矽産品和外延加工服務，現已開始批量提供8英寸外延片。

據了解，RF-SOI是專門用于制造智能手機和其他産品中的特定射頻芯片（如開關和天線調諧器）的專用工藝，RF SOI是絕緣體上矽（SOI）技術的RF版。随着對用于智能手機前端模塊（FEM）中的RF-SOI和用于汽車、消費電子行業中的Power-SOI的需求不斷上漲，全球市場對200mm SOI晶圓的需求與日俱增，一度出現産能緊張現象。

如今5G時代及相關新應用即將到來，業界預測市場對SOI晶圓的需求將迎來新一波爆發式增長，作爲全球SOI晶圓主要供應商之一，新傲科技自2018年起啓動了8英寸SOI晶圓生産線擴産計劃，同時亦在規劃12英寸SOI生産線，爲未來毫米波射頻器件和FD-SOI做好準備。

今年2月，新傲科技與SOI晶圓供應商Soitec聯合宣布雙方將加強合作關系，擴大新傲科技位于中國上海制造工廠的200mm SOI晶圓年産量，從年産18萬片增加至36萬片，以更好地服務全球市場對RF-SOI、Power-SOI産品的增長性需求。

随着SOI 30K生産線項目的持續推動，新傲科技有望抓住5G産業帶來的發展機遇，加速半導體材料國産替代進程。

2月25日，飛凱材料發布其2018年年報。在過去一年裡，飛凱材料交出了一份不錯的成績單。

年報顯示，2018年飛凱材料實現營業收入14.46億元，同比增長76.23%；實現歸屬于上市公司股東淨利潤2.84億元，同比增長239.37%。從數據上看，2018年飛凱材料整體業績無疑是喜人的。

電子化學材料成爲新的利潤增長極

飛凱材料原爲光纖塗料企業，近年來則持續拓展完善電子化學材料領域的布局。

據介紹，飛凱材料的電子化學材料主要包括半導體材料及顯示材料，如濕制程電子化學品、光刻膠、錫球、環氧塑封料、TN/STN型混合液晶等，應用于半導體封裝及液晶顯示面闆的生産和制造領域。

2017年，飛凱材料通過子公司安慶飛凱收購長興昆電60%股權，長興昆電是中高端器件及IC 封裝所需的材料領域主要供貨商之一，飛凱材料借此進入半導體封裝材料領域；随後，飛凱材料收購了大瑞科技100%股權，大瑞科技系全球BGA、CSP等高端IC封裝用錫球的主要廠商，飛凱材料進一步拓展半導體材料産品線。

目前電子化學材料已成爲飛凱材料兩大業務闆塊之一。這次2018年年報中，飛凱材料指出，2018年業績增長有5大驅動因素，包括實現了對長興昆電、大瑞科技、和成顯示的業績并表；紫外固化材料量價齊升，銷售保持穩定增長達33.23%；電子化學材料闆塊實現營業收入9.38億元，同比增長102.88%，占報告期公司營業收入的64.90%，成爲新的利潤增長極等。

飛凱材料表示，亞太地區已成爲全球封裝材料主要增長點，且國内封裝材料市場大部分爲外商占有，存在巨大的替代空間。公司安慶集成電路電子封裝材料基地建設項目已通過立項并開始動工，内部資源的協同效應將不斷增強和釋放。

獲裝備基金入股，積極切入半導體制造材料

目前，飛凱材料的半導體材料主要以封裝材料爲主，未來將進一步加快布局。

飛凱材料在其發展戰略上指出，將進一步加大對于集成電路行業配套電子化學品的資源投入，擴大産品應用、豐富産品線等。此外，飛凱材料亦計劃將積極通過與外部合作的方式進入半導體制造材料市場，力争盡快落實相關工作，將盡快切入半導體前端制造用材料市場。

值得一提的是，2018年12月，飛凱材料控股股東飛凱控股以協議轉讓的方式向上海半導體裝備材料産業投資基金合夥企業（有限合夥）轉讓其持有的飛凱材料7.00%股權，該股份轉讓協議事項的股份過戶登記手續已辦理完成。

上海裝備材料基金是國家大基金重點參投的“聚焦型”産業基金，主要聚焦集成電路設備和材料領域。飛凱材料獲上海裝備材料基金入股後，可借助裝備基金的資源優勢，加快其在半導體材料領域的拓展步伐，同時還可尋求共同對外投資收購的機會。

飛凱材料表示，2019年將繼續重點關注半導體制造及封裝配套材料領域、屏幕顯示用材料領域，還將積極推進外部合作項目的落地及市場推廣工作，包括光刻膠及其原材料項目、OLED 材料項目、半導體前端制造配套材料項目等。

2月21日，浙江海甯市舉行“雙招雙引”項目集中簽約儀式，共有20個重點項目簽約，投資總額116.25億元，其中外資項目11個、内資項目9個，涵蓋新材料、智能制造、泛半導體裝備和材料等領域。

這次簽約的半導體産業項目涉及設備、封裝、材料等領域，包括矽邁半導體設備項目、高端半導體芯片封裝倒裝焊項目、碳化矽材料研發及制造項目、半導體基礎材料項目等，將助力海甯市泛半導體産業持續做強做大。

其中，矽邁半導體設備項目爲外商獨資，項目内容爲半導體光刻機的生産，總投資7000萬美元；高端半導體芯片封裝倒裝焊項目爲中外合資，項目内容爲半導體倒裝焊封測設備研發及生産，總投資120萬美元；碳化矽材料研發及制造項目爲外商獨資，總投資20000萬美元；半導體基礎材料項目爲内資項目，投資總額2000萬元。

據了解，泛半導體産業是海甯的培養重點。今年1月9日，海甯市第十五屆人民代表大會第三次會議上提到的2019年目标任務中指出，2019年海甯市要集中打造泛半導體産業基地、泛半導體産業招商和集成電路人才培養等方面，招商重點聚焦高端專業設備、基礎材料、核心元器件三大領域。

資料顯示，2018年年中海甯市集成電路及相關産業已形成超45億元年産值規模，産業涵蓋裝備、材料及集成模塊，擁有規上企業37家、上市企業3家。随着後續不斷簽約加入的企業陣營，海甯泛半導體産業將進一步發展壯大。

2月15日，台積電發布公告，經完整評估日前受到光阻原料事件影響的晶圓後，更新2019年第一季業績展望，該事件預計將使第一季度營收減少約5.5億美元。

光阻原料事件發生于上個月底。1月29日，芯片供應鏈人士在微博上爆料稱，台積電南科晶圓廠發生晶圓污染，導緻部分晶圓報廢；随後媒體報道稱，發生事故的是台積電台南科學園區Fab14晶圓廠的16/12nm工藝産線，事故原因是進口化學原料沒有達到要求導緻生産的晶圓被污染。

這次公告中台積電回顧該事件稱，表示公司發現晶圓14B廠生産的12/16nm晶圓有良率異常的現象，經追查後發現來自一家化學原料供應商的一批光阻原料中某特定成分因被處理的方式與過去有異，導緻光阻液中産生異質的聚合物，而此異質聚合物對該廠生産的12/16nm晶圓産生了不良影響。

光阻原料事件發生後，台積電起初曾表示初步估計該事件不影響第一季度業績，随後則稱預計受影響的晶圓大部分能在第一季度補回，若有第一季無法補回的也應能在第二季補回。如今台積電表示，爲了确保出貨予客戶的晶圓質量，台積電決定報廢的晶圓數量較先前評估的更多。

根據評估，光阻原料事件預計使台積電第一季度營收減少約5.5億美元，毛利率減少2.6個百分點，營業利益率減少3.2個百分點，每股盈餘減少新台币0.42元；該事件預計將使2019年全年毛利率減少0.2個百分點，營業利益率減少0.2個百分點，每股盈餘減少新台币0.08元。

此外，第一季度報廢的晶圓將于第二季補足。此將貢獻第二季營收約5.5億美元，毛利率增加1.5個百分點，營業利益率增加2.1個百分點，每股盈餘增加新台币0.34元。同時，台積公司已采取行動，將部分産品自第二季提前投産，并也看見一些需求的增加。此兩項因素將額外貢獻第一季的營收約2.3億美元。

根據此前台積電作出的第一季度業績預告，預計2019年第一季度合并營收預計介于73億美元至74億美元之間；毛利率預計介于43%至45%之間；營業利潤率預計介于31%至33%之間。現公告稱，受光阻原料事件影響，台積電預估第一季度營收將介于70億美元至71億美元之間，毛利率將介于41%至43%之間，營業利益率將介于29%至31%之間。

台積電表示，公司發現此問題，便立即通知所有受到影響的客戶，與其保持密切聯系，并個别溝通替代方案和産品交期，公司也已采取行動加強在線晶圓檢測并對進貨原料更嚴加控管，以因應日益複雜的先進制程技術。

據了解，這次事件涉及的光阻原料（光阻液/光阻劑）爲一種感光薄膜材料，主要通過光照産生的化學反應在晶圓上形成圓形，是晶圓制造過程中的重要化學材料之一，全球前三大光阻劑廠商爲T.O.K.、JSR、信越。
