根據國外科技媒體《The Information》報導,蘋果正在與處理器大廠英特爾(Intel)談判,考慮收購英特爾旗下的德國基帶芯片部門,收購之後蘋果就可以用更快的速度開發自己的基帶芯片。

報導指出,英特爾準備將基帶芯片業務分拆出售。事實上,之前已經有報導表示,蘋果有興趣對此加以收購。4月份,《華爾街日報》就曾經報導指出,蘋果與英特爾已經展開會談,預期收購英特爾基帶芯片業務的一些部分。因此,如今再有相關消息露出,顯示雙方的談判仍在繼續。

報導引用之前人士的消息指出,一旦蘋果與英特爾達成協議,包括英特爾專利和産品可能都會被一并收購,而最終收購協議預計與蘋果當年收購Dialog Semiconductor相似。Dialog Semiconductor是一家英國公司,專門設計電子設備能源管理芯片。2018年之際,蘋果以6億美元的金額收購Dialog Semiconductor,該公司300名員工禁入蘋果,其專利也被蘋果順利拿下使用。

從2018年開始,蘋果就在與英特爾進行談判。雖然整個談判仍在進行中,不過在此過程中仍有破局的可能。根據《The Information》的估計,一旦完成收購,英特爾德國基帶芯片業務部門將會有幾百名基帶工程師轉移到蘋果工作。2011年英特爾收購芯片制造商英飛淩之後就在德國有了基帶芯片的生産基地。

另外,蘋果一直希望能開發出自有基帶芯片,降低對供應商高通(Qualcomm)的高度依賴。不過,蘋果目前的技術還有等幾年才能準備完成。之前曾經有報導指出,預計蘋果的自有基帶芯片會在2025年之前準備就緒,比之前市場所估計的2021年完成晚上很多時間。

COMPUTEX 2019:英特爾Athena計劃推動下一代筆電發展

COMPUTEX 2019:英特爾Athena計劃推動下一代筆電發展

早在CES 2019,英特爾(Intel)即發表Athena計劃,目的在推動下一代全新筆電走向更輕薄、效能更好及更長電池壽命的設計,過程將與筆電品牌廠、代工廠及面闆廠合作共同研發,并于COMPUTEX前夕公布更多設計細節。爲了協助合作夥伴設計開發,將在2019年6月于台北、上海和美國加州設立開放實驗室,預期新一代Athena筆電最快將于2019下半年問世,推動下一波筆電發展。

新一代筆電設計將帶動關鍵零組件機會

此次計劃與過去英特爾2011年推出Ultrabook做法類似,第一步是在處理器不降低效能前提下打造電池續航力,延長到現行主流産品的1.5倍;

第二步是導入22納米制程的Ivy Bridge平台,提供消費者更安全、更省電與繪圖功能更強的處理器;

最後,Haswell微架構把功率減低,允許廠商打造更長效産品,強調以處理器優化爲中心,走向輕薄化設計。與Athena計劃不同的是,將加入更多關鍵耗電零件合作夥伴,包含音頻、顯示器、嵌入式控制器、觸覺元件、SSD和無線技術,強調使用者在不同使用情境下也能維持很好的Battery Life。

以目前市場來看,輕薄化與長時間使用早已是主流筆電的設計标準,對英特爾來說,未來在AI、IoT與5G趨勢下,勢必要發展合乎未來應用場景的筆電;此外,透過計劃建立的設計标準,合作廠商硬件必須通過最低規格标準,也意味新一代設計將帶動相關零組件機會。

發展常時連網筆電,電信商配套措施將爲關鍵

英特爾Athena計劃另一個重點在于Always Ready,強調打開電腦就可連上網絡,省去尋找Wi-Fi才能連網的時間,使用方式朝一整天不中斷連網體驗持續推進,將與高通2018年推出的常時連網處理器對打。

高通長期占據手機市場,挾着ARM架構處理器低功耗、全時聯網技術、競争力價格、體積小巧與電池續航力等諸多利基點跨入筆電市場。

以市場面來看,英特爾優勢仍在于性能,高效能筆電、桌上型電腦與服務器等高端應用,都是目前ARM架構處理器暫時無法負荷的市場。

從英特爾目前産品策略來看,2019下半年推出Athena筆電并搭載10nm Ice Lake-U,即是要走低耗電和發展數據機等路線發展産品線,未來兩陣營將互相較勁。

此外,兩陣營發展常時聯網筆電共同需面對的問題,將是與電信商合作的商業模式及上網方案的配套措施,筆電與手機應用界線更加模糊,將帶來挑戰使用者習慣和商業模式的改變。

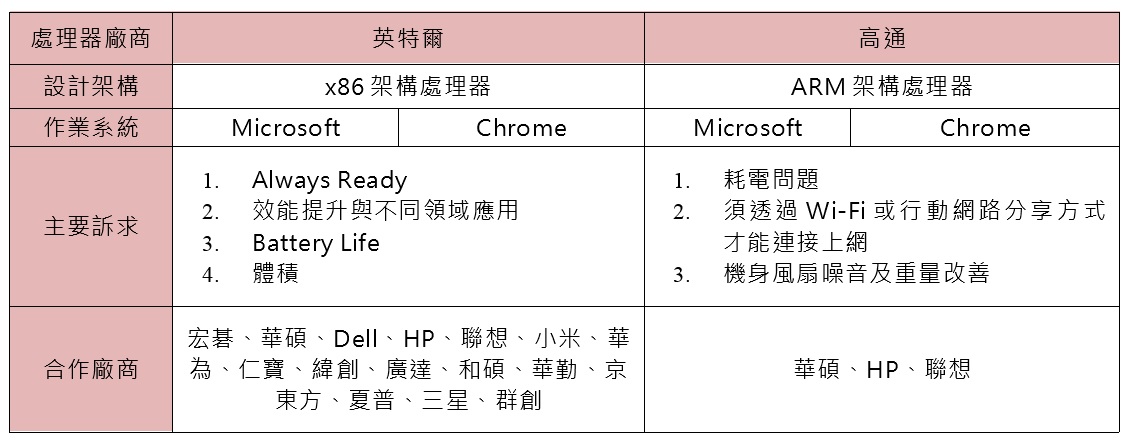

▲英特爾與高通常時連網筆電比較。(Source:拓墣産業研究院整理,2019.5)

英特爾推出新一代 Optane M15 SSD

英特爾推出新一代 Optane M15 SSD

處理器龍頭英特爾在COMPUTEX期間推出了采用PCIe 3.0 X 4标準Optane M15 SSD。英特爾預計將在2019年第3季推出新一代的Optane M15 SSD。

其新一代Optane M15 SSD的傳輸介面,將由上一代的PCIe 3.0 x 2提升到PCIe 3.0 x 4,使得存取性能能夠大幅提升,針對專業人士及電競應用滿足需求。

根據英特爾的表示,原本Optane M15 SSD就是建立在DRAM硬盤之間,能將經常讀取的資訊記錄在其中,以加快讀取的速度,得以提升專業人士或電應使用時開機與執行時的讀取時間。

隻是,雖然當前在如顯示卡等應用都已經邁入PCIe 4.0規格時代,能夠提供更大的頻寬與更快速的存取效能。

但是,傳統NAND Flash存儲器先天在随機讀取的特性限制,使得即便采用PCIe 4介面,消費者在進行多工讀取資料時仍無法發揮效益。所以,新一代的Optane M15 SSD能夠藉由Intel RST軟件自行判斷常用的讀取資料,并且發揮Intel新一代3DXpoint NAND Flash的效能。

英特爾10nm芯片量産出貨

英特爾10nm芯片量産出貨

曆經數年難産,英特爾的10nm芯片終于面世。

昨日(5月28日),英特爾在COMPUTEX 2019年上發布了一系列産品和規劃,正式推出其首款第10代英特爾®酷睿™處理器(代号爲“Ice Lake”)。

根據英特爾官方介紹,第10代英特爾®酷睿™處理器基于英特爾10nm制程工藝技術,擁有新的“Sunny Cove”核心架構和新的Gen11圖形引擎,處理器範圍從英特爾酷睿i3到英特爾酷睿i7,最多4個内核和8個線程,最高可達4.1個turbo頻率和高達1.1 GHz的圖形頻率。

第10代英特爾®酷睿™處理器是英特爾首款專爲在筆記本電腦上實現高性能AI而設計的處理器,通過英特爾Deep Learning Boost(英特爾DL Boost)將大規模AI技術引入PC。根據英特爾公布的測試數據,該處理器可爲低延遲工作負載提供約2.5倍的AI性能。

此外,該處理器繪圖性能提升約2倍,首次同時提供整合式Thunderbolt 3和整合式Wi-Fi 6 (Gig+),使無線網路速度提高近3倍,這些處理器將集成度提升到了全新高度。

在英特爾提到的衆多亮點中,第10代英特爾®酷睿™處理器最突出的莫過于其采用了英特爾10nm制程技術。這是英特爾首款采用10nm制程的處理器,較其最初的計劃延遲了數年時間。

2015年,英特爾推出采用14nm工藝的Sky Lake平台,此後4年一直在對14nm制程工藝做深度優化。事實上,英特爾最初計劃在2016年推出名爲Cannon Lake的10納米處理器,但其開發工作并不順暢,10nm芯片遲遲未能推出。

業界開始懷疑英特爾已經取消10nm芯片開發計劃。不過,今年在CES展會上,英特爾承諾一定會在今年推出10nm芯片。

如今,英特爾宣布推出采用10nm制程的第10代英特爾®酷睿™處理器,并宣布該款處理器已量産出貨,各大品牌機種預計將于2019年底推出。這就意味着,英特爾的10nm芯片終于真正到來,

某業内人士分析指出,雖然英特爾是繼台積電、三星後量産10nm制程,但是作爲IDM企業,英特爾量産10nm對于晶圓代工産業整體而言或影響有限;不過,對于英特爾本身來說,10nm芯片量産對其維持自身競争力將起到積極作用。

技術跟不上?蘋果自制 5G 調解器要延到 2025 年

技術跟不上?蘋果自制 5G 調解器要延到 2025 年

據外媒報導,蘋果雖然重新與高通和好簽訂協議,但這可能也隻是暫時的。

報告顯示,當蘋果首次完全依賴英特爾芯片時,出現了很多意外,計劃不僅延遲,成品也無法與高通媲美。蘋果公司高管們爲此感到非常焦慮,甚至在一次會議上負責硬件部門的副總裁 Johnny Srouji 直接向英特爾的人員咆哮。這也是蘋果與英特爾關系緊張的原因之一。甚至連執行長庫克也將 Mac 銷量下滑也怪罪給英特爾的芯片不給力。

最終就在蘋果宣布與高通公司達成和解協議後,英特爾宣布退出 5G 調制解調器業務,而分析師對此形容,蘋果與英特爾經曆了一場漫長而痛苦的“離婚”。盡管英特爾不願評論與蘋果的分裂,但卻明白表示,公司將售出相關業務資産,且消息指出,應不會賣給蘋果。英特爾強調,公司仍然擁有世界級的 5G 技術,以及許多專利及知識産權,很多公司會有興趣。

而對蘋果而言,如此分手也并不好,從其與高通簽訂的協議來看,蘋果的自制 5G 調解器還要數年才有辦法實用,就算回複與高通的合作,但預計 2020 年也不會推出 5G 版 iPhone,甚至爲此招聘了英特爾的首席 5G 工程師也不夠用。報告明确指出,透過知情人士的訪問,預計要到 2025 年,iPhone才有機會實現自制的 5G 調制解調器。

不過報告也指出,盡管時程并不算樂觀,但原本研發自有 5G 芯片就注定是漫長的過程,而蘋果的 5G 團隊進度其實仍然超出市面上分析師的預測,將會于 2025 年與高通契約結束後,無縫接軌自家的 5G 設備,當然這隻是高層的期待還是技術時程上已真的有信心尚未可知。

英特爾不打算擴産Nand Flash 或將遷移 3D XPoint産線到中國

英特爾不打算擴産Nand Flash 或將遷移 3D XPoint産線到中國

根據國外科技媒體《Anandtechi》報導,由于 NAND Flash 市場當前供過于求的情況,造成市場價格不斷下跌。因此英特爾決定 2019 年降低 NAND Flash 的産量。據英特爾執行長 Bob Swan 之前投資公告表示,英特爾未來短時間不會增加 NAND Flash 産能。因與存儲器大廠美光(Micron)拆夥,英特爾決定把 3D XPoint / Optane 等 Flash 生産線移至中國。

報導指出,目前英特爾于中國大連的工廠是 2010 年開始投産,現在專門爲英特爾生産 3D NAND Flash 快閃存儲器,之前也曾擴充産能。不過,現在英特爾并不打算繼續投入更多錢擴建。相反地,英特爾將專注 64 層、96 層,甚至更高數量的堆棧技術來壓低單位生産成本,這也顯示英特爾即將研發下一代超過 100 層堆棧的 3D NAND Flash 快閃存儲器。

另外,英特爾仍然對 3D XPoint 技術的 NAND Flash 産品充滿信心,相信未來幾年能幫英特爾降低每單位生産成本。隻是,目前英特爾并不期望 2019 年就能在 NAND Flash 獲利,而是想盡可能減少虧損,維持固态硬盤(SSD)市場競争力。

目前,英特爾 3D XPoint 技術的 NAND Flash 存儲器隻在美國猶他州 IM Flash 工廠生産。先前美光已開始收購與英特爾合資的 IM Flash 公司股份,使英特爾需要尋找下個生産地點。英特爾的計劃是打算將 3D XPoint 生産線搬至中國大連的工廠。

根據目前合約,美光將收購與英特爾合資的 IM Flash 公司股份,之後繼續爲英特爾生産一年 3D XPoint 存儲器。英特爾 2020 年底前都能得到美光代産的第一、二代 3D XPoint 存儲器,之後英特爾就需由自己工廠生産,這也顯示英特爾最慢必須在 2020 年底前找到生産地點。從現在開始建立新工廠已是緩不濟急,因此將産線搬遷至中國大連成爲折衷方案。

英特爾10納米産品 6月出貨

英特爾10納米産品 6月出貨

就在台積電及三星電子陸續宣布支援極紫外光(EUV)技術的7納米技術進入量産階段後,半導體龍頭英特爾也确定開始進入10納米時代,預計采用10納米産品將在6月開始出貨。同時,英特爾將加速支援EUV技術的7納米制程研發,預期2021年可望進入量産階段,首款代表性産品將是Xe架構繪圖芯片。

同時,英特爾新任執行長司睿博(Robert Swan)也宣布重新定義市場策略,過去的Intel Inside指的是個人計算機或服務器中采用英特爾的中央處理器(CPU),但未來的Intel Inside指的會是在計算機、汽車、物聯網等所有裝置中所攤載的英特爾XPU處理器平台。

若以制程推進來看,英特爾自2014年采用14納米量産以來,雖然推出加強版的14+/14++納米技術,但長達5年時間停留在14納米世代,制程停滞太久時間。不過,随着英特爾确定未來發展方針後,今年將會有所改變,10納米确定會在今年進入量産階段。

根據英特爾的技術藍圖,10納米處理器將在6月開始出貨,首發産品線應是應用在終端個人計算機市場的Ice Lake處理器及Lakefield系統單晶片。英特爾2020年及2021年將陸續推出優化後的10+及10++納米制程,明年之後會再推出采用10+/10++納米的Tiger Lake處理器或Sapphire Rapids處理器。10納米的主力量産時程預期介于2019∼2021年。

至于7納米部份,英特爾已加快研發速度,預計2021年將開始量産支援EUV微影技術的7納米制程,2022至2023年再逐年推出優化的7+及7++納米。以英特爾7納米推出及量産時間來看,首發産品線之一將是英特爾回歸繪圖處理器(GPU)市場的代表作,亦即Xe架構繪圖芯片。

英特爾以其芯片密度及線寬線距來定義制程,并說明今年量産的英特爾10納米制程約與台積電7納米制程相當,2021年將量産的英特爾7納米制程則與台積電的5納米制程相當。但以市場技術及摩爾定律推進的角度來看,台積電去年已量産7納米,明年可望開始量産5納米,等于在先進制程競賽中已經迎頭趕上英特爾腳步。

英特爾7納米芯片發布時間敲定!芯片線路圖曝光

英特爾7納米芯片發布時間敲定!芯片線路圖曝光

在5月8日召開的投資者會議上,英特爾宣布,7nm産品將在2021年問世,首發産品爲基于Xe架構、面向數據中心AI和高性能計算的GPGPU通用計算加速卡。

專爲高階PC打造的10nm芯片將在今年稍晚時候推出,服務器用10納米芯片則預計會在明年初出爐。

14納米工藝方面,英特爾表示未來將繼續擴大14納米産能以保證市場需求。

另外,英特爾公布的線路圖顯示,明後年英特爾將接連出現10nm+、10nm++,7nm在2021年登場後,2022年、2023年英特爾將連續推出7nm+、7nm++。

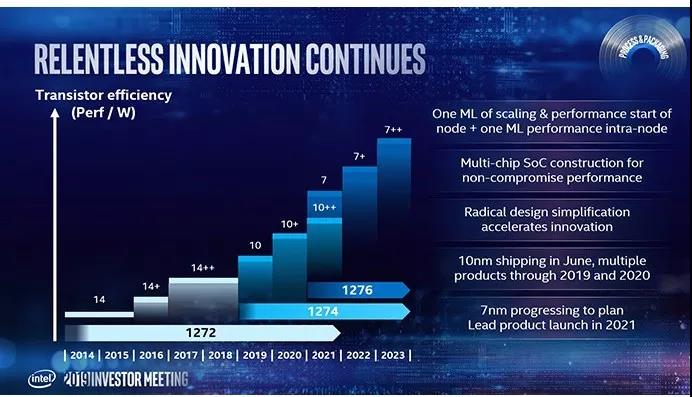

英特爾芯片線路圖(來源:英特爾)

此次也是英特爾CEO Robert Swan上任之後第一次主持投資者會議,他代表英特爾提及了公司未來暢想與規劃。

除了制程工藝外,Robert Swan還在會議上提出了财務目标,計劃三年後英特爾營收達到850億美元,對比去年708億美元的營收,大幅增長。

英特爾前CEO科再奇在任期間,已將英特爾主要目标市場從PC爲中心轉向以數據中心爲主。此次會議上,英特爾表示公司會在2017年到2021年以數據中心爲主,在2021年之後的目标則是英特爾推動世界。

英特爾將開放實驗室計劃,6月正式營運

英特爾將開放實驗室計劃,6月正式營運

處理器大廠英特爾于 8 日宣布,將在台北、上海和美國加州 Folsom 展開 Project Athena 開放實驗室(Open Labs)計劃,針對 Project Athena 設計規格所需的筆電供應元件進行支援,使其實現高效能與低功耗的最佳化,并且鎖定 2020 年及未來之使用經驗。

這 3 座實驗室位于全球重要的關鍵生态系中心,并由擁有系統單晶片(SOC)和平台電源最佳化專業知識的英特爾工程師團隊負責,3 座實驗室將于 2019 年 6 月開始營運。

英特爾表示,展開 Project Athena 開放實驗計劃是與 PC 生态體系的整合,透過提升 OEM 元件選擇流程效率,并根據實際工作負載和使用模式,持續進行調整和測試循環,將加速開發高階筆記型計算機的設計與功能。而英特爾 PC 生态系中的 500 多名成員,本周將聚集台北參加 Project Athena 生态體系研讨會,爲推出第一波 Project Athena 設計做準備,而首台與生态系合作夥伴所共同設計的 Project Athena 裝置將在 2019 下半年問世。

英特爾進一步指出,透過 Project Athena 從根基改變了其創新方法。英特爾的工程師與社會科學家根據廣泛的研究來了解人們如何使用裝置及其面臨的挑戰,并開發出一套預先定義的關鍵體驗必要條件,旨在實現創新并跨越整個 PC 平台,運用 5G 和人工智能(AI)等新世代科技。

此外,筆記型計算機中的每個元件都會影響從功耗到回應速度在内的各種使用者體驗。在 Project Athena 開放實驗室中推動元件供應商評估、調整和合規性、將有助于在效能不妥協的前提下,提供最佳技術的一緻性。元件的及早調校和啓用,爲 OEM 設計的準備和落實奠定了紮實的基礎,協助确保系統得以滿足 Project Athena 的使用者經驗目标。

因此,英特爾認爲,Project Athena 開放實驗室將是 2020 年及未來下一波 Project Athena 設計的第一步。獨立硬件供應商將有機會透過 Project Athena 開放實驗室提交合規評估的零組件,而英特爾的 OEM 合作夥伴也可以提名其偏好的元件供應商參加。

而未來,每個開放實驗室都會由經驗豐富的工程師支援,負責進行測試、調整和提供建議,以改善各種筆記型計算機元件和類别(如音頻、顯示器、嵌入式控制器、觸覺元件、SSD 和無線技術)的效能與功耗。這些最先進的開放實驗室位于區域中心,因此 ODM 和硬件供應商可以全年随時進入實驗室進行元件評估和解決方案探索,并與 Project Athena 的願景持續保持一緻。在經過評估之後,英特爾將提供一系列的最佳化元件清單供 OEM 在整個産品開發周期中參考。預計 OEM、ODM 和硬件供應商也將在未來幾周内開始向 Project Athena 開放實驗室提交元件。

IM Flash分手案最新進展,美光將支付至少13億美元

IM Flash分手案最新進展,美光將支付至少13億美元

美光 (Micron) 和英特爾 (Intel) 的“分手”很快將迎來正式官宣。

根據科技媒體Tom’s Hardware最新消息,在5月3日提交給美國證券交易委員會(SEC)的監管文件中,美光公司表示,合資企業Intel-Micron Flash Technology (IM Flash) 中英特爾所持有的非控股股權出售事宜將預于10月31日完成。

IM Flash成立于2006年,旨在聯手美光和英特爾,共同合作研發NAND Flash和3D XPoint技術。這是一種非易失性内存技術,將會使用在英特爾Optane産品中。

早在2018年7月,兩家公司宣布,在今年上半年待第二代3D XPoint的研發工作完成後,將停止在3D XPoint技術上的合作。采用3D XPoint技術的産品的銷售將不受影響,但在後續對該技術的研發上,英特爾和美光則將各自保持獨立,不會通過合資企業IM Flash來進行。

2018年10月,美光表示將收購英特爾持有的IM Flash股份。但這筆分割操作并沒有很果斷——英特爾表示,美光必須至少等到2019年1月1日才會購買其在IM Flash中的股份。不過,這似乎隻是時間的問題,因爲美光在1月15日已宣布,它仍將推進收購英特爾所持有IM Flash的49%股份的計劃。

根據提交給監管機構的文件,英特爾明确在5月3日告訴美光科技,這筆交易將于10月31日完成。文件中還提到,美光預計將向英特爾支付約13 至 15億美元現金,以購買英特爾持有的IM Flash和IM Flash成員所欠英特爾債務的非控股權益,并确認獲得約1億美元的GAAP财務收益。”

若交易按計劃進行,美光和英特爾將距離“自由”越來越近。但仍有一些懸而未決的問題,比如說英特爾聲稱,美光雇傭了一名Intel前工程師經理,這有可能會洩露出3D XPoint的相關信息。

具體情況如何,也隻有等到那個時候,我們才知道這筆交易對3D XPoint和英特爾Optane産品的發展意味着什麼。
