據中新網8月3日報道， 國家存儲器基地項目(一期)二階段工程項目中低壓配電系統已經受電成功，終端機台的電力供給得到保證，芯片的目标量産指日可待。

據了解，長江存儲科技有限責任公司是國家存儲器基地項目的實施主體。根據武漢市此前公布的2019年第一季度政府工作報告執行情況顯示，武漢東湖新技術開發區在存儲器基地方面取得了重大進展，長江存儲器基地一期已實現量産，一季度産能達到5000片/月，辦公人數已達3000人。同時國家先進存儲産業創新中心也已完成法人主體注冊。

2019年7月3日，湖北省委副書記、省長王曉東在調研國家存儲器基地時指出，要優化環境、全力支持，更大力度争取國家支持并落實支持政策，完善服務機制，當好項目“秘書”，解決實際難題，全力保障國家存儲器基地建設，爲加快“一芯兩帶三區”區域和産業發展布局提供重要支撐。

據了解，國家存儲器基地項目位于武漢東湖高新區武漢未來科技城，將建設3座全球單座潔淨面積最大的3D NAND Flash FAB廠房、一座總部研發大樓和其它若幹配套建築。

根據此前的資料顯示，長江存儲今年底前將正式量産64層3D NAND産品，明年將直攻128層以縮減與其他供應商的差距。

國家存儲器基地的建立，以芯片制造環節爲突破口，集存儲器産品設計、技術研發、晶圓生産與測試、銷售于一體，建成後，還將帶動設計、封裝、制造、應用等芯片産業相關環節的發展，标志着芯片自主創新之路邁出可靠而重要的一步。

商務合作請加微信：izziezeng

加入集邦半導體交流群，請加微信：DRAMeXchange2019

目前NAND閃存主要掌握在三星、東芝、美光、西數等公司中。國内主要有紫光旗下的長江存儲專攻NAND閃存，小批量量産了32層堆棧的3D閃存，但對市場影響有限。今年該公司將量産64層堆棧的3D閃存，産能將會積極擴張。

來自集邦咨詢半導體研究中心 (DRAMeXchange) 的消息稱，預計長江存儲到年底擴張達至少60K/m的投片量，與其他競争者動辄200K/m以上的産能并不算大，但預估NAND Flash市場價格仍會受到一定沖擊，進而導緻跌價趨勢持續。

在技術方面，爲了盡快縮短與國外廠商的差距，長江存儲在閃存技術上采取了跳躍式發展，32層堆棧的隻是小量生産，64層堆棧是今明兩年生産的主力，再下一代則會直接進入128層堆棧，跳過了三星、美光、東芝、Intel等公司現在力推的96層堆棧閃存，這幾家公司預計在2020年才會推出128層堆棧的閃存。

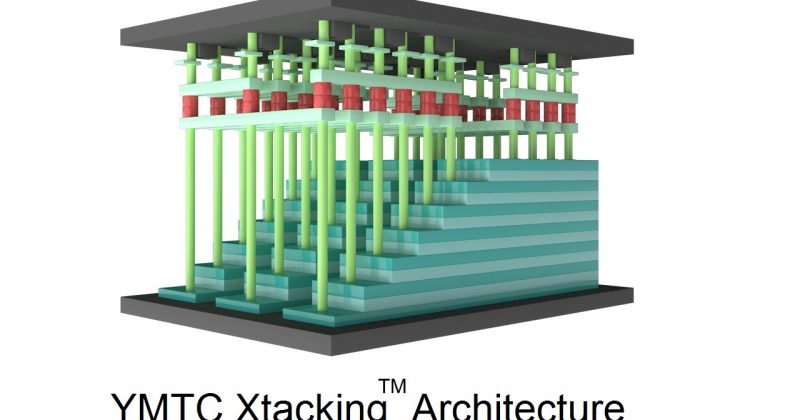

在這個問題上，去年長江存儲推出了Xtacking結構的3D NAND閃存技術，該技術將爲3D NAND閃存帶來前所未有的I/O高性能，更高的存儲密度，以及更短的産品上市周期。

采用Xtacking，可在一片晶圓上獨立加工負責數據I/O及記憶單元操作的外圍電路。這樣的加工方式有利于選擇合适的先進邏輯工藝，以讓NAND獲取更高的I/O接口速度及更多的操作功能。存儲單元同樣也將在另一片晶圓上被獨立加工。

此外，當兩片晶圓各自完工後，創新的Xtacking技術隻需一個處理步驟就可通過數百萬根金屬VIA(Vertical Interconnect Accesses，垂直互聯通道)將二者鍵合接通電路，而且隻增加了有限的成本。

性能上，長江存儲表示“目前，世界上最快的3D NAND I/O速度的目标值是1.4Gbps，而大多數NAND供應商僅能供應1.0 Gbps或更低的速度。利用Xtacking技術我們有望大幅提升NAND I/O速度到3.0Gbps，與DRAM DDR4的I/O速度相當。這對NAND行業來講將是颠覆性的。”

日前，在GSA Memory+高峰會議上，長江存儲聯席CTO湯強發表了《三維閃存技術發展的展望》演講，表示爲了應對數據量增長對存儲器的挑戰，長江存儲將于今年8月正式推出Xtacking 2.0閃存技術，Xtacking依然會不斷進化中。

4月29日，武漢市人民政府官網公布2019年第一季度政府工作報告執行情況。

其中，武漢東湖新技術開發區在存儲器基地、芯片産業集群等方面取得了一定進展。

武漢市政府督查室透露，3月20日，武漢市長周先旺專題調研長江存儲器基地，3月22日周先旺市長帶隊赴京争取工信部、國家集成電路基金、紫光集團各方支持。

目前，長江存儲器基地一期已實現量産，一季度産能達到5000片/月，辦公人數已達3000人。倒班宿舍區也在推進各項驗收工作，盡快投入使用。國家先進存儲産業創新中心已完成法人主體注冊。

培育芯産業集群方面：爲存儲器基地配套的企業科磊半導體于3月份在未來科技城正式開業運營；新思科技研發産業園已進入内部裝修階段。一季度已引進總投資30億元的鼎龍控股半導體和顯示核心材料研發制造基地項目；海思光電子二期項目準備開工；聯發科二期項目正在辦理開工手續。

4月26日，武漢市第二批科技成果轉化·中科院集成電路光谷專場活動在東湖高新區成功舉辦，中科院相關院所的14個集成電路成果項目簽約，其中包括與長江存儲合作的新型存儲器研發項目。

活動現場，來自中科院微電子研究所、計算機所、電子學所、深圳先進技術研究院等12家科研院所的30餘位集成電路領域專家現場發布100餘項技術成果，包括新型存儲器件及集成、人臉識别、精密加工、紅外探測等。

其中，三維新型存儲器、自主可控SSD控制器芯片設計等7個項目上台路演，新型存儲器研發、非制冷紅外探測器晶圓級封裝技術研發、高硬度高熔點第三代半導體典型材料碳化矽晶圓超快激光多焦點隐切技術及裝備産業等14個項目現場簽約，簽約金額超過10億元。

據了解，武漢市科技成果轉化局與中科院武漢分院于3月8日簽訂《關于推動中科院科技成果在漢轉化合作協議》，深入推動中科院科技創新資源與武漢高質量發展的全面對接，此次集成電路專場正是落實協議的首場活動。

此次簽約金額最大的項目是由中科院院士劉明團隊所主導的新型存儲器研發項目，簽約金額爲2400萬元。資料顯示，劉明院士從事存儲研究多年，今年1月其領導的“新型存儲器件及集成研究集體”獲得了2018年度中國科學院傑出科技成就獎。

據介紹，這次劉明院士團隊帶來的三維新型阻變存儲器項目，可在更小半導體器件尺寸條件下，探索多層堆疊的高密度存儲，把信息“堆”起來存。“如果說傳統存儲是大型室外停車場，那麼3D存儲相當于多高層停車城，把車疊起來停，可停車量級大幅躍升”。劉明院士團隊成員現場解釋時打比方。

值得一提的是，該項目的簽約方分别爲中科院微電子研究所和長江存儲科技有限公司。

衆所周知，長江存儲是我國三大存儲器基地之一，專注于3D NAND 閃存的設計與制造。2017年，長江存儲在全資子公司武漢新芯12英寸集成電路制造工廠的基礎上，通過自主研發和國際合作相結合的方式，成功設計并制造了中國首批3D NAND閃存芯片。

2018年8月，長江存儲宣布推出其突破性技術——XtackingTM，并成功將Xtacking TM技術應用于其第二代3D NAND産品的開發。目前，長江存儲已量産32層3D NAND，按照規劃將于今年量産64層3D NAND。

長江日報等媒體報道稱，劉明院士的三維新型阻變存儲器項目，將助力國家存儲器基地對128層256Gb存儲器的研發。

據韓媒BusinessKorea最新報道，長江存儲 (YMTC) 首席技術官程衛華，近日在接受媒體采訪時表示，公司將可能在今年年底前實現64層3D NAND閃存的大規模生産。

“我們有一個大規模生産計劃，”程衛華在接受《日經亞洲評論》采訪時表示。目前，在中國政府的支持下，長江存儲正在武漢建設一座價值240億美元的半導體工廠，用于大規模生産64層NAND閃存。

程衛華在采訪中僅提到：“長江存儲的大規模生産NAND閃存的計劃進展順利，沒有任何問題。”他并未正式宣布將在今年開始量産64層NAND閃存。不過，行業觀察人士表示，程衛華已表示了當公司實現大規模生産計劃後，今年將能夠生産64層NAND閃存。

目前來看，三星電子和SK海力士正在將90層工藝應用于3D NAND閃存的生産。其實，SK海力士在去年完成研發後，已開始大規模生産96層NAND閃存。三星則計劃在今年下半年推出100層NAND閃存。如果長江存儲在年底前成功實現64層NAND量産，那麼其與三星電子的技術差距將縮短至兩年左右。

此外，人們擔憂長江存儲進入NAND閃存行業後的影響，因爲NAND跌價的幅度通常來說會比DRAM更大。另一方面，部分專家仍對長江存儲的64層NAND量産保持懷疑态度，因爲其未目前并未量産32層的産品。

不過總的來說，與DRAM領域不同，長江存儲似乎在NAND領域裡正一切進展順利。如果長江存儲今年下半年向市場供應64層閃存，不排除中國政府可能會建議國産智能手機和PC制造商使用國産的NAND閃存。

如果真出現這種情況，那麼將嚴重削弱NAND行業的利潤。這正是三星、東芝、美光、SK海力士等閃存制造商所擔憂的。

20日，湖北武漢市召開集成電路領導小組第一次會議，市委副書記、市長周先旺出席會議強調，要提高政治站位，落實“一芯兩帶三區”戰略布局，全力提速國家存儲器基地建設，打造世界級光電子信息産業集群。

長江存儲科技有限公司負責人介紹了技術研發和項目建設情況，東湖新技術開發區彙報了國家存儲器基地建設工作情況。周先旺指出，自國家存儲器基地落戶武漢以來，基地建設各項工作進展順利，企業雷厲風行的作風令人敬佩，科技創新的成果令人敬佩，勇攀高峰的志氣令人敬佩。希望大家再接再厲，勇攀存儲科技高峰，打造“一芯驅動”的策源地。

對企業提出項目建設中的問題，周先旺現場逐一進行分析研究，要求按照市場規律，發揮各方面主動能動性，抓住關鍵點和薄弱點，抓緊明确問題解決路徑，切實爲企業發展和項目建設排憂解難，推動國家存儲器基地建設取得實質性進展。

爲貫徹落實湖北省“一芯兩帶三區”戰略布局，加快推進該省芯片産業跨越發展，1月9日湖北省經信廳在武漢組織召開集成電路産業發展座談會。

該座談會由省經信廳黨組成員陶紅兵，武漢市、襄陽市、宜昌市經信委和東湖新技術開發區管委會分管領導，華中科技大學武漢國際微電子學院、省半導體行業協會以及芯片設計、制造、封裝等骨幹企業負責人出席。

會議上，與會成員深入地分析了湖北省集成電路産業發展所處的國際國内環境以及面臨的機遇和挑戰，結合湖北省集成電路産業發展實際情況，就如何更好地推動該省集成電路産業特色化定位、錯位化布局、差異化發展提出了相關意見和建議。

陶紅兵在會上強調，集成電路是國之重器，發展集成電路産業已成爲國家重大戰略。湖北省委、省政府審時度勢、科學謀劃、重點部署了以“一芯驅動、兩帶支撐、三區協同”爲主要内容的高質量發展區域和産業發展戰略布局，爲湖北省高質量發展指明了方向，經信系統和廣大企業一定要緊緊抓住這個重要曆史性機遇，找準産業發展的突破點和發力點，以建設武漢國家存儲器基地爲契機，彙聚資源全力推進集成電路産業做大做強。

據了解，湖北省“一芯驅動”，即打造産業之“芯”，推動制造業高質量發展；“兩帶支撐”，就要以長江綠色經濟和創新驅動發展帶、漢随襄十制造業高質量發展帶爲紐帶，打造高質量發展的産業走廊；“三區協同”，即推動鄂西綠色發展示範區、江漢平原振興發展示範區、鄂東轉型發展示範區競相發展，形成全省東、中、西三大片區高質量發展的戰略縱深。

陶紅兵表示，會後省經信廳將立即研究吸收大家提出的意見和建議，歸納整理報送省委省政府領導參閱。同時，圍繞集中産業、金融、土地、科技、人才等資源要素，研究出台支持集成電路産業發展的相關政策，并組織彙編全省集成電路企業産品名錄，以利于各地開展招商引資，加強企業間的合作，形成完整的集成電路産業鏈，通過行業上下的共同努力，把湖北集成電路産業推向一個新的高度。

此前，湖北省市已相繼出台了《武漢市人民政府關于進一步鼓勵軟件産業和集成電路産業發展的意見》、《湖北省集成電路産業發展行動方案》等政策。目前，湖北省以存儲器制造爲核心，同時發展設計、封裝測試、材料、設備等集成電路産業鏈環節，擁有長江存儲、台基股份、烽火通信、光迅科技、台基股份、興福電子、鼎龍股份等企業。

近日，湖北省將加快國家存儲器基地建設寫入新政，提出加快國家存儲器基地項目建設，重點推動芯片設計、封裝測試、材料加工等方面研發應用。
