阿裡平頭哥又發布一款芯片,含光800問世

阿裡平頭哥又發布一款芯片,含光800問世

在9月25日召開的2019杭州雲栖大會上,阿裡巴巴發布自主研發的AI芯片——含光800,它在未來將主要用于雲端視覺場景,未來還可應用于醫療影像、自動駕駛等領域。

阿裡表示,含光800是目前全球最強AI芯片,性能和能效比均爲第一,1顆含光800的算力相當于10顆GPU。

含光800芯片在業界标準的ResNet-50測試中,推理性能達到78563 IPS,比目前業界最好的AI芯片性能高4倍;能效比500 IPS/W,是第二名的3.3倍。

目前基于含光800的AI雲服務已在阿裡雲上線,性價比提升100%。

雲栖大會現場,阿裡巴巴集團CTO兼阿裡雲智能總裁張建鋒表示,“在全球芯片領域,阿裡巴巴是一個新人,玄鐵和含光800是平頭哥的萬裡長征第一步,我們還有很長的路要走。”

另據媒體報道,過去半年,阿裡平頭哥先後發布了玄鐵910、無劍SoC平台,此次含光800發布,意味着阿裡平頭哥端雲一體産品系列初步成型,實現了芯片設計鏈路的全覆蓋。

比特大陸發布第三代雲端AI芯片BM1684  將攜手福州城市大腦實現應用落地

比特大陸發布第三代雲端AI芯片BM1684 將攜手福州城市大腦實現應用落地

作爲全球礦機芯片龍頭廠商及國内AI芯片主要廠商之一,比特大陸在芯片領域又有新動作。

9月17日,福州城市大腦暨閩東北信息化戰略合作發布會在數字中國會展中心隆重召開。發布會上,福州市委副書記、市長尤猛軍宣布福州城市大腦正式發布并啓動建設,與此同時,比特大陸正式發布其第三代AI芯片BM1684,BM1684芯片將作爲福州城市大腦的底層算力。

在這次大會期間,比特大陸董事長詹克團接受了《全球半導體觀察》等媒體采訪,談及了比特大陸AI芯片與福州城市大腦的相關細節,以及比特大陸AI芯片的更新叠代、産品定位與發展布局等事宜。

第三代雲端AI芯片BM1684發布 性能提升6倍

2016年,全球礦機霸主比特大陸宣布全力進軍人工智能領域,随後相繼發布算豐第一代雲端AI芯片BM1680、第二代雲端AI芯片BM1682。詹克團表示,其第二代雲端AI芯片在市場上的訂單反饋情況很好,在全國各地均有大量出貨和實踐項目落地。

這次發布會比特大陸正式推出其第三代雲端AI芯片BM1684。BM1684聚焦于雲端及邊緣應用的人工智能推理,采用台積電12nm工藝,在典型功耗僅16瓦的前提下,FP32精度算力達到2.2 TFlops,INT8算力可高達17.6Tops,在Winograd卷積加速下,INT8算力更提升至35.2Tops,是一顆低功耗、高性能的SoC芯片。

據介紹,BM1684内置張量計算模塊TPU,包含64個NPU運算單元、每個NPU包括16個EU單元,總共有1024個EU運算單元。該款芯片爲視頻處理做了特别優化,單芯片最高支持32路H264/H265的解碼能力,每秒480幀JPEG/PNG圖片編解碼,960 fps@1080p視頻解碼能力,内置視頻圖像前後處理硬件加速模塊。

BM1684還支持16個PCIE3.0 lane、2個千兆以太口,具備多芯片級聯等特點。值得一提的是,BM1684内置Trustzone(可信區域)、secureboot(安全啓動)以及多種加解密算法,可保護客戶的數據、模型安全可靠,創建安全可信的計算環境。

此外,BM1684提供強大的深度學習模型編譯器和軟件SDK開發包,支持主流的深度學習框架,包括Caffe、Tensorflow、Mxnet,、Pytorch等,開發者可輕松把訓練完備的神經網絡模型移植到BM1684平台上,支持視頻結構化分析,可應用于人臉檢測與識别、車牌識别等場景。

(注:藍色柱子爲BM1684)

發布會現場,詹克團將BM1684與業界兩款優秀新品進行了比較,分别是在Restnet50、MobileNet、Vggnet16下處理能力和能效比的對比,從圖片中可看出BM1684在性能上比另外兩款産品均有所優勢。詹克團表示,相比上一代芯片,BM1684整體性能大約提升了6倍。

福州城市大腦專用芯片 將實現規模化落地

“AI芯片已過了講故事的時候,真刀真槍在市場上落地是現在的主旋律。”詹克團在接受采訪時表示。對于AI芯片廠商來說,實現AI芯片的最終應用落地無疑是最大挑戰之一,不過這次比特大陸已爲其新推出的BM1684芯片找到了重要的合作應用落地載體。
發布會上,詹克團表示BM1684爲福州城市大腦專用芯片,是全球唯一一款城市大腦專用芯片,作爲整個系統的基礎設施,將位福州城市大腦提供算力。

何爲“城市大腦”?據介紹,福州城市大腦可形象地概括爲“一雲一湖一生态”,即一個自主可控的AI算力雲、一個融合共享的數據湖和一個開放創新的生态體系。一個生态體系又包含了開放算法生态、場景應用生态和協同創新生态三個層面的含義。

福州城市大腦具備五大特點:一.國産芯片,自主可控;二.開放生态,賦能創新;三.機制創新、應用牽引;四.統籌協調,複用共享;五.叠代演進,持續發展。其中,“國産芯片,自主可控”即指福州城市大腦依托AI專用TPU處理器構築基礎設施,爲城市各類算法與應用提供強大算力支持,自主可控的特性爲福州城市大腦數據和應用安全提供了可靠保障。

詹克團在發布會上指出,對于一款AI芯片,爲它尋找場景推廣落地是非常重要的工作,智慧城市、安防監控等是非常重要的應用場景。比特大陸欲爲其AI芯片産品尋求落地、福州想要擁抱人工智能和數字經濟,雙方需求契合、達成市場開放、産業落地的共識。

“中國有300多個人口過百萬的城市,每一個百萬人口量級的城市都可能是千億級的經濟體,大體量的現代經濟體産生了非常有價值的數據,發掘這些數據的價值需要強大算力,城市大腦是城市信息化發展到高級階段的必然産物,算力中樞是城市大腦的核心部件。”詹克團如是說。

據了解,比特大陸自去年開始在福州陸續進行投資,今年1月福州市政府與比特大陸正式簽署福州城市大腦合作備忘錄。中關村智慧城市研究院、福州城市大腦研究院院長柳進軍在接受采訪時透露,在過去8個月時間裡,福州市城市大腦研究院及比特大陸研判了很多能夠率先使用智能化的場景和項目,并在爲這些項目做前期準備。

柳進軍表示,城市大腦將爲比特大陸AI芯片帶來巨大的産業空間,也隻有當産業空間很大、應用場景很多的時候,這款芯片以及整個AI芯片産業才能發展起來。作爲福州城市大腦專用芯片,比特大陸BM1684有望随着福州城市大腦啓動建設實現規模化落地應用,詹克團表示該款芯片會在明年上半年推向市場。

終端AI芯片業務分拆獨立  謀求發展提速

随着BM1684的推出及與福州城市大腦的合作,比特大陸在AI芯片領域的戰略布局亦越來越清晰,相較于業界強調的AI軟硬一體化發展,詹克團表示比特大陸經過長時間思考,确定在産業鏈上的定位爲提供算力芯片和算力硬件,與更多的算法廠商合作打造生态。

回顧這三年間,比特大陸在AI芯片領域上的産品布局已涵蓋了雲端和終端,其中雲端AI芯片已發布三代産品,終端AI芯片BM1880于2018年10月發布。相比雲端AI芯片的更新叠代速度,終端AI芯片相對要慢。

詹克團解釋道,終端AI芯片和雲端AI芯片在商業模式上有所不同,雲端芯片注重高性能,終端芯片則強調成本,兩者面向的下遊市場亦有所不同。對于雲端和終端芯片發展步伐不一,比特大陸已有所考量。

據詹克團透露,比特大陸計劃將終端AI芯片業務分拆出來單獨成立公司,使終端AI芯片業務運作得更快。消息顯示,脫胎于比特大陸的北京晶視智能科技有限公司(以下簡稱“晶視科技”)已于5月正式注冊成立,專注于邊緣端AI SoC芯片的設計研發,擁有自研邊緣端AI加速芯片知識産權算豐TPU。

據介紹,晶視科技從比特大陸分拆後,將建制完整吸納比特大陸旗下邊緣端芯片研發團隊,該團隊基于算豐TPU所設計的新一代邊緣端AI SoC芯片將于2019年底正式發布。

這次在福建福州城市大腦暨閩東北信息化戰略合作發布會上,北京易華錄和力鼎資本發起的北京智慧雲城投資基金與晶視科技簽訂了投資協議,智慧雲城基金和比特大陸共同參與。

随着終端AI芯片業務分獨立發展,比特大陸在AI芯片領域將有望真正實現雲端與終端“兩條腿”并行。對于自家AI芯片的未來,詹克團報以樂觀态度,他坦言目前比特大陸AI芯片的出貨量仍較小,但三五年後將會達到數十億美元的量級。

集成1024顆昇騰910 華爲發布全球最快AI訓練集群Atlas 900

集成1024顆昇騰910 華爲發布全球最快AI訓練集群Atlas 900

9月18日,華爲全連接大會開幕,AI産品Atlas900正式發布。華爲輪值董事長胡厚崑稱其爲“全球最快的AI訓練集群”。

集成數千顆算力最強AI芯片

Altas 900由數千顆昇騰910組成,算力能達256~1024 PFLOPS@FP16。訓練ResNet-50隻用了59.8秒的集群規模,用到了1024顆昇騰910。

胡厚崑表示,當前條件下,天文學家要從20萬顆星星中找出某種特征的星體,相當困難,需要169天的工作量。現在用上Atlas 900,隻用10秒,就從20萬顆星星中檢索出了相應特征的星體。

昇騰910芯片亮相于去年的全聯接大會,今年8月正式商用,是全球第三款、中國首款AI訓練芯片。

昇騰910采用華爲自研的達芬奇架構,号稱“算力最強的AI處理器”,7nm工藝制程,最大功耗爲350W,實測310W。

據華爲介紹,目前Atlas 900的已經部署到了華爲雲上,并以極優惠的價格向全球科研機構和大學開放。

華爲計算機産業戰略

胡厚崑在上述大會演講時表示,未來10年將是計算産業的大藍海,每年將達到2萬億美元的市場規模,計算和聯接是未來智能時代的核心。

華爲在現場發布了新的計算産業戰略,主要涵蓋了四點,包括對架構創新的突破、對全場景處理器族的投資,堅持有所爲有所不爲的商業策略,以及不遺餘力地構建開放生态。

第一點,達芬奇架構。華爲認爲,在計算無處不在的時候,算力將會成爲關鍵瓶頸,而現在從行業來看,算力已經成爲了高度稀缺資源。摩爾定律走到極限的情況下,整個行業需要找到新的架構釋放新的算力。這是産業的需求。

從華爲的業務布局來看,也需要一種新的架構覆蓋全場景的智能計算需要。這種情況下,達芬奇架構誕生。

第二點是投資全場景處理器家族。胡厚崑說,處理器是整個計算産業最基礎的部分,目前華爲已經發布了多個系列的處理器。具體包括支持通用計算的鲲鵬系列,支持AI的昇騰系列,支持智能終端的麒麟系列,以及支持智慧屏的鴻鹄系列。

胡厚崑表示,未來華爲將持續不斷地對處理器進行投資,將來還將推出一系列處理器,面向更多的場景。

第三點是商業策略。胡厚崑表示,華爲不直接對外銷售處理器,以雲服務面向客戶,以部件爲主面向合作夥伴,優先支持合作夥伴發展整機。具體來說,有三個方面的考慮:

硬件開放:我們把服務器主闆、AI模組和闆卡等硬件開放給夥伴,幫助夥伴做好整機和解決方案。

軟件開源:我們把服務器操作系統、數據庫、AI開發框架等軟件開源,幫助夥伴做好商用版本,讓軟件開發更簡單。

使能應用開發和遷移:我們不做應用,但我們提供工具和團隊,幫助夥伴更高效地做好應用開發和遷移。

第四點是華爲依賴于構建開放生态。胡厚崑表示,四年前,華爲發布了第一個版本的沃土計算,在過去的四年以來,華爲已經發展了130多萬開發者。華爲將升級沃土計劃,繼續投入15億美元,使開發者的規模擴大到500萬人。

此外,華爲稱未來還在持續不斷地對闆卡、服務器、操作系統、數據庫、編譯器等關鍵技術和産品進行投資,希望通過強力投資,打通生态全鏈條,堅定地參與打造鲲鵬産業。

商務合作請加微信:izziezeng

加入集邦半導體交流群,請加微信:DRAMeXchange2019

華爲發布AI處理器昇騰910及AI計算框架MindSpore

華爲發布AI處理器昇騰910及AI計算框架MindSpore

近日,華爲在深圳正式發布算力最強的AI處理器Ascend910(昇騰910),同時推出全場景AI計算框架MindSpore。

華爲公司輪值董事長徐直軍在發布會上表示:華爲自2018年10月發布AI戰略以來,穩步而有序地推進戰略執行、産品研發及商用進程。昇騰910、MindSpore的推出,标志着華爲已完成全棧全場景AI解決方案(Portfolio)的構建,也标志着華爲AI戰略的執行進入了新的階段。

昇騰910,算力最強AI處理器

徐直軍此次正式發布的AI芯片是昇騰910,屬于Ascend-max系列。在HC2018上已經發布了其技術規格。實際測試結果表明,在算力方面,昇騰910完全達到了設計規格,即:半精度 (FP16)算力達到256 Tera-FLOPS,整數精度 (INT8) 算力達到512 Tera-OPS,重要的是,達到規格算力所需功耗僅310W,明顯低于設計規格的350W。

徐直軍表示:昇騰910總體技術表現超出預期,作爲算力最強AI處理器,當之無愧。我們已經把昇騰910用于實際AI訓練任務。比如,在典型的ResNet50 網絡的訓練中,昇騰910與MindSpore配合,與現有主流訓練單卡配合TensorFlow相比,顯示出接近2倍的性能提升。面向未來,針對不同的場景,包括邊緣計算、自動駕駛車載計算、訓練等場景,華爲將持續投資,推出更多的AI處理器,面向全場景持續提供更充裕、更經濟、更适配的AI算力。

MindSpore,全場景AI計算框架

徐直軍還發布了全場景AI計算框架 MindSpore。能否大大降低AI應用開發的門檻,能否實現AI無處不在,能否在任何場景下确保用戶隐私得到尊重和保護,這些都與AI計算框架息息相關。爲此,去年華爲全聯接大會上,華爲提出,AI框架應該是開發态友好(例如顯著減少訓練時間和成本)和運行态高效(例如最少資源和最高能效比),更重要的是,要能适應每個場景包括端、邊緣和雲。經過近一年的努力,全場景AI計算框架MindSpore在這三個方面都取得了顯著進展。

全場景支持,是在隐私保護日漸重要的背景下,實現AI無所不在越來越基礎的需求,也是MindSpore的重要特色。針對不同的運行環境,MindSpore框架架構上支持可大可小,适應全場景獨立部署。MindSpore框架通過協同經過處理後的、不帶有隐私信息的梯度、模型信息,而不是數據本身,以此實現在保證用戶隐私數據保護的前提下跨場景協同。除了隐私保護,MindSpore還將模型保護Built-in到AI框架中,實現模型的安全可信。 在原生适應每個場景包括端,邊緣和雲,并能夠按需協同的基礎上,通過實現AI算法即代碼,使開發态變得更加友好,顯著減少模型開發時間。以一個NLP(自然語言處理)典型網絡爲例,相比其他框架,用MindSpore可降低核心代碼量20%,開發門檻大大降低,效率整體提升50%以上。通過MindSpore框架自身的技術創新及其與昇騰處理器協同優化,有效克服AI計算的複雜性和算力的多樣性挑戰,實現了運行态的高效,大大提高了計算性能。除了昇騰處理器,MindSpore同時也支持GPU、CPU等其它處理器。

爲了更好促進AI的應用,徐直軍宣布“MindSpore將在2020年Q1開源”,助力每一位開發者,促進AI産業生态發展。

全棧全場景AI解決方案,讓AI無處不在

徐直軍在發布以上兩款産品之前,首先重申了華爲公司的AI戰略:投資AI基礎研究,在計算視覺、自然語言處理、決策推理等領域構築數據高效(更少的數據需求) 、能耗高效(更低的算力和能耗) ,安全可信、自動自治的機器學習基礎能力;打造全棧全場景解決方案,提供充裕的、經濟的算力資源,簡單易用、高效率、全流程的AI平台;投資開放生态和人才培養,面向全球,持續與學術界、産業界和行業夥伴廣泛合作;把AI思維和技術引入現有産品和服務,實現更大價值、更強競争力;應用AI優化内部管理,對準海量作業場景,大幅度提升内部運營效率和質量。

華爲AI解決方案(portfolio)的全場景,是指包括公有雲、私有雲、各種邊緣計算、物聯網行業終端以及消費類終端等部署環境。而全棧是技術功能視角,是指包括Ascend昇騰系列IP和芯片、芯片使能CANN、訓練和推理框架MindSpore和應用使能ModelArts在内的全堆棧方案。

徐直軍也回顧了制定以上AI戰略的初衷。華爲定位AI是一種新的通用目的技術(GPT),如同19世紀的鐵路和電力,以及20世紀的汽車、電腦、互聯網一樣,將應用到經濟的幾乎所有地方。同時華爲也認爲AI的應用總體還處于發展初期,AI技術和能力相比于長遠期望還有很大差距。減小甚至消除這些差距,加速AI的應用,正是華爲AI戰略的初衷和目标。具體包括緻力于促成以下10個方面的改變。

通過提供更強的算力,使複雜模型訓練能在幾分鍾、甚至幾秒鍾内完成,而不是今天的數天甚至數周;提供更經濟、更充裕的算力,讓算力不再稀缺、不再昂貴,從而不再是AI發展的制約因素;通過全場景方案,适應企業不同需要,确保用戶隐私得到尊重和保護,讓AI能夠部署在任何場景,而不僅僅是公有雲。投資基礎AI算法研究,實現更少的數據需求,即數據高效。也要能夠基于更低的算力和能耗,即能耗高效。通過AI框架MindSpore和應用使能ModelArts,大大提升AI自身的自動化水平,減少對人工的依賴。持續提升模型算法,實現工業生産環境的“工作”優秀,而不僅僅是各種比拼環境的“考試”優秀。實現模型的閉環、實時更新,保證企業AI應用始終處于最佳狀态。將AI技術與5G、雲、物聯網、邊緣計算、區塊鏈、大數據、數據庫…等技術充分協同,發揮更大價值。通過全棧方案一站式平台,使AI成爲所有應用開發者甚至所有ICT技術從業人員的一項基本技能,而不是一項隻有具備高級技能的專家才能完成的工作。通過全棧全場景技術手段,結合投資開放的生态和人才培養,讓AI人才不再短缺。

昇騰310和ModelArts獲得廣泛應用

在華爲全聯接大會2018上,與華爲AI戰略一起, 作爲全棧全場景解決方案的首批組件,華爲同時對外發布并正式推出了昇騰310 AI芯片 和全流程模型生産服務ModelArts。昇騰310屬于Ascend-mini系列第一顆華爲商用AI SoC芯片,在最大功耗僅8W的情況下,其整數精度(INT8)算力達到16Tops,半精度(FP16)算力達 到8Tops,同時,該芯片中還集成了16通道 全高清 視頻解碼器,是面向邊緣計算場景最強算力的AI SoC。

自發布以來,基于昇騰310芯片的産品和雲服務獲得廣泛應用。其中,基于昇騰310的MDC和很多國内外主流車企在園區巴士、新能源車、自動駕駛等場景已經深入合作。基于昇騰310的Atlas系列闆卡、服務器,與數十家夥伴在智慧交通、智慧電力等數十個行業落地行業解決方案。基于昇騰310,華爲雲提供了圖像分析類服務、OCR服務、視頻智能分析服務等雲服務。對外提供API達50多個,日均調用量超過1億次,而且在快速增長,預計年底日均調用量 超過3億次。另有超過100多個客戶使用昇騰310開發定制AI算法。

ModelArts全流程模型生産服務打通了從數據獲取-模型開發-模型訓練-模型部署的全鏈條,可將生産所需的所有服務一站式提供。截止目前,ModelArts已經擁有開發者超過3萬,日均訓練作業任務超過4000個,32000小時,其中:視覺類作業占85%,語音類作業占 10%, 機器學習5%。

華爲發布AI處理器昇騰910  号稱世界算力最強

華爲發布AI處理器昇騰910 号稱世界算力最強

去年10月,華爲對外公布AI處理器Ascend 910(昇騰910)的技術規格,如今這款芯片真正到來。8月23日,華爲正式發布昇騰910,同時推出全場景AI計算框架MindSpore。

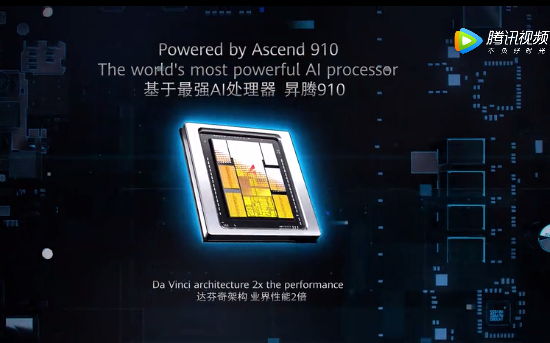

據了解,昇騰910采用7nm+EUV工藝、32核自研達芬奇架構。徐直軍表示,測試結果顯示,昇騰910完全達到了設計規格,即半精度達到256 TFLOPS,整數精度達到512 TOPS。并且,達到規格算力所需功耗僅310W,明顯低于設計的350W。

徐直軍表示,昇騰910總體技術表現超出預期,作爲世界算力最強AI處理器,當之無愧。據其透露,華爲已經把昇騰910用于實際AI訓練任務,昇騰910與MindSpore配合與現有主流訓練單卡配合TensorFlow相比,顯示出接近2倍的性能提升。

此外,華爲還發布了新一代AI開源計算框架MindSpore。徐直軍表示,MindSpore框架已與昇騰處理器協同優化,克服了AI計算的複雜性和算力的多樣性挑戰,實現了運行态的高效,大大提高了計算性能。

據了解,MindSpore將在2020年一季度開源,除了昇騰處理器,MindSpore同時也支持GPU、CPU等其它處理器。

去年10月華爲發布其AI戰略,華爲公司輪值董事長徐直軍表示,昇騰910、MindSpore的推出,标志着華爲已完成全棧全場景AI解決方案的構建,也标志着華爲AI戰略的執行進入了新階段。

深度解讀達芬奇架構:華爲AI芯片的“秘密武器”

深度解讀達芬奇架構:華爲AI芯片的“秘密武器”

2019年6月,華爲發布全新8系列手機SoC芯片麒麟810,首次采用華爲自研達芬奇架構NPU,實現業界領先端側AI算力,在業界公認的蘇黎世聯邦理工學院推出的AI Benchmark榜單中,搭載麒麟810的手機霸榜TOP3,堪稱華爲AI芯片的“秘密武器”,這其中華爲自研的達芬奇架構舉足輕重。

那麼,達芬奇架構AI實力究竟怎麼樣?一起來深入了解下。

源起:爲什麼要做達芬奇架構?

華爲預測,到2025年全球的智能終端數量將會達到400億台,智能助理的普及率將達到90%,企業數據的使用率將達到86%。可以預見,在不久的將來,AI將作爲一項通用技術極大地提高生産力,改變每個組織和每個行業。

基于這樣的願景,華爲在2018全聯接大會上提出全棧全場景AI戰略。作爲重要的技術基礎,AI芯片在其中發揮着重要作用,而華爲也基于AI芯片提供了完整的解決方案,加速使能AI産業化。

爲了實現AI在多平台多場景之間的協同,華爲創新設計達芬奇計算架構,在不同體積和功耗條件下提供強勁的AI算力。

初見:達芬奇架構的核心優勢

達芬奇架構,是華爲自研的面向AI計算特征的全新計算架構,具備高算力、高能效、靈活可裁剪的特性,是實現萬物智能的重要基礎。

具體來說,達芬奇架構采用3D Cube針對矩陣運算做加速,大幅提升單位功耗下的AI算力,每個AI Core可以在一個時鍾周期内實現4096個MAC操作,相比傳統的CPU和GPU實現數量級的提升。

同時,爲了提升AI計算的完備性和不同場景的計算效率,達芬奇架構還集成了向量、标量、硬件加速器等多種計算單元。同時支持多種精度計算,支撐訓練和推理兩種場景的數據精度要求,實現AI的全場景需求覆蓋。

深耕:達芬奇架構的AI硬實力

科普1:常見的AI運算類型有哪些?

在了解達芬奇架構的技術之前,我們先來弄清楚一下幾種AI運算數據對象:

· 标量(Scalar):由單獨一個數組成

· 向量(Vector):由一組一維有序數組成,每個數由一個索引标識

· 矩陣(Matrix):由一組二維有序數組成,每個數由兩個索引标識

· 張量(Tensor):由一組n維有序數組成,每個數由n個索引标識

其中,AI計算的核心是矩陣乘法運算,計算時由左矩陣的一行和右矩陣的一列相乘,每個元素相乘之後的和輸出到結果矩陣。

在此計算過程中,标量(Scalar)、向量(Vector)、矩陣(Matrix)算力密度依次增加,對硬件的AI運算能力不斷提出更高要求。

典型的神經網絡模型計算量都非常大,這其中99%的計算都需要用到矩陣乘,也就是說,如果提高矩陣乘的運算效率,就能最大程度上提升AI算力——這也是達芬奇架構設計的核心:以最小的計算代價增加矩陣乘的算力,實現更高的AI能效。

科普2:各單元角色分工揭秘,Da Vinci Core是如何實現高效AI計算的?

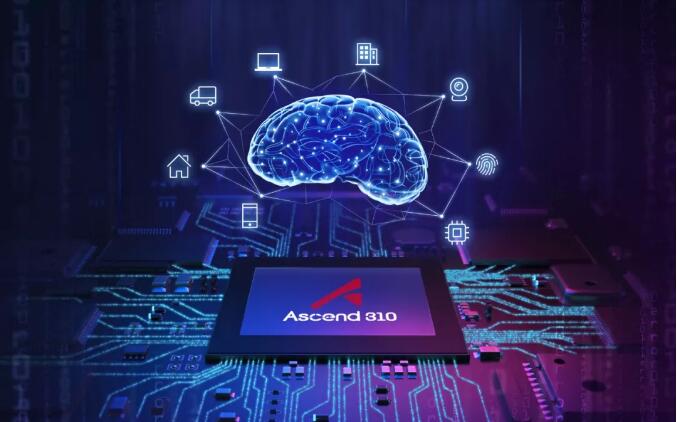

在2018年全聯接大會上,華爲推出AI芯片Ascend 310(昇騰310),這是達芬奇架構的首次亮相。

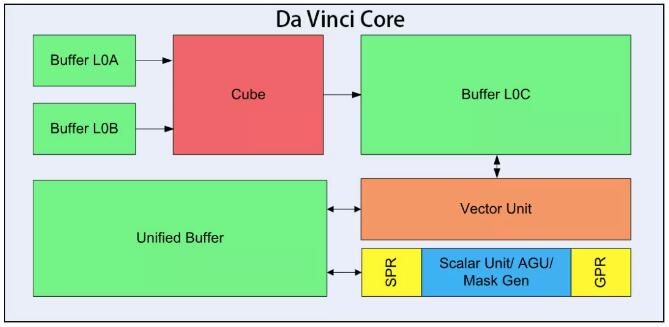

其中,Da Vinci Core隻是NPU的一個部分,Da Vinci Core内部還細分成很多單元,包括核心的3D Cube、Vector向量計算單元、Scalar标量計算單元等,它們各自負責不同的運算任務實現并行化計算模型,共同保障AI計算的高效處理。

· 3D Cube矩陣乘法單元:算力擔當

剛才已經提到,矩陣乘是AI計算的核心,這部分運算由3D Cube完成,Buffer L0A、L0B、L0C則用于存儲輸入矩陣和輸出矩陣數據,負責向Cube計算單元輸送數據和存放計算結果。

· Vector向量計算單元:靈活的多面手

雖然Cube的算力很強大,但隻能完成矩陣乘運算,還有很多計算類型要依靠Vector向量計算單元來完成。Vector的指令相對來說非常豐富,可以覆蓋各種基本的計算類型和許多定制的計算類型。

· Scalar标量計算單元:流程控制的管家

Scalar标量運算單元主要負責AI Core的标量運算,功能上可以看作一個小CPU,完成整個程序的循環控制,分支判斷,Cube、Vector等指令的地址和參數計算以及基本的算術運算等。

科普3:3D Cube計算方式的獨特優勢是什麼?

不同于以往的标量、矢量運算模式,華爲達芬奇架構以高性能3D Cube計算引擎爲基礎,針對矩陣運算進行加速,大幅提高單位面積下的AI算力,充分激發端側AI的運算潛能。

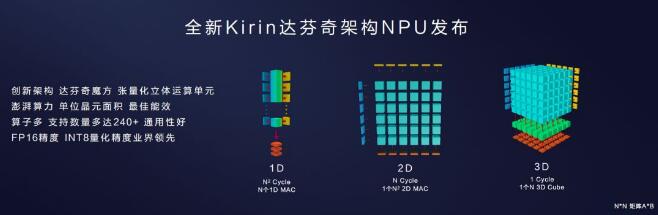

以兩個N*N的矩陣A*B乘法爲例:如果是N個1D 的MAC,需要N^2(即N的2次方)的cycle數;如果是1個N^2的2D MAC陣列,需要N個Cycle;如果是1個N維3D的Cube,隻需要1個Cycle。

圖中計算單元的數量隻是示意,實際可靈活設計

華爲創新設計的達芬奇架構將大幅提升算力,16*16*16的3D Cube能夠顯著提升數據利用率,縮短運算周期,實現更快更強的AI運算。

這是什麼意思呢?舉例來說,同樣是完成4096次運算,2D結構需要64行*64列才能計算,3D Cube隻需要16*16*16的結構就能算出。其中,64*64結構帶來的問題是:運算周期長、時延高、利用率低。

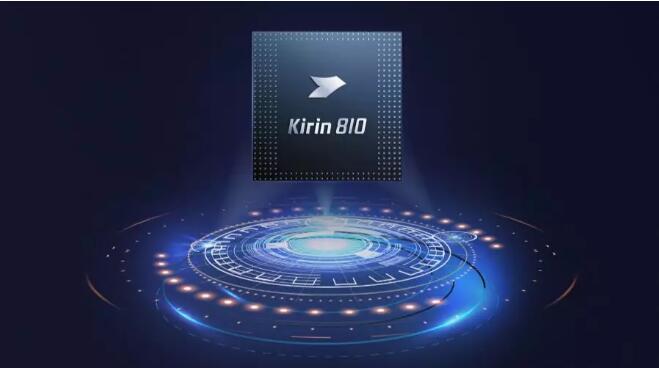

達芬奇架構的這一特性也完美體現在麒麟810上。作爲首款采用達芬奇架構NPU的手機SoC芯片,麒麟810實現強勁的AI算力,在單位面積上實現最佳能效,FP16精度和INT8量化精度業界領先,搭載這款SoC芯片的華爲Nova 5、Nova 5i Pro及榮耀9X手機已上市,爲廣大消費者提供多種精彩的AI應用體驗。

同時,麒麟810再度賦能HiAI生态,支持自研中間算子格式IR開放,算子數量多達240+,處于業内領先水平。更多算子、開源框架的支持以及提供更加完備的工具鏈將助力開發者快速轉換集成基于不同AI框架開發出的模型,極大地增強了華爲HiAI移動計算平台的兼容性、易用性,提高開發者的效率,節約時間成本,加速更多AI應用的落地。

預見:達芬奇架構解鎖AI無限可能

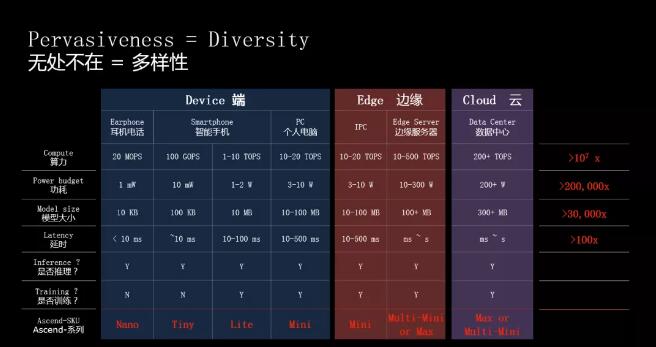

基于靈活可擴展的特性,達芬奇架構能夠滿足端側、邊緣側及雲端的應用場景,可用于小到幾十毫瓦,大到幾百瓦的訓練場景,橫跨全場景提供最優算力。

以Ascend芯片爲例,Ascend-Nano可以用于耳機電話等IoT設備的使用場景;Ascend-Tiny和Ascend-Lite用于智能手機的AI運算處理;在筆記本電腦等算力需求更高的便攜設備上,由Ascend-Mini提供算力支持;而邊緣側服務器上則需要由Multi-Ascend 310完成AI計算;至于超複雜的雲端數據運算處理,則交由算力最高可達256 TFLOPS@FP16的Ascend-Max來完成。

正是由于達芬奇架構靈活可裁剪、高能效的特性,才能實現對上述多種複雜場景的AI運算處理。

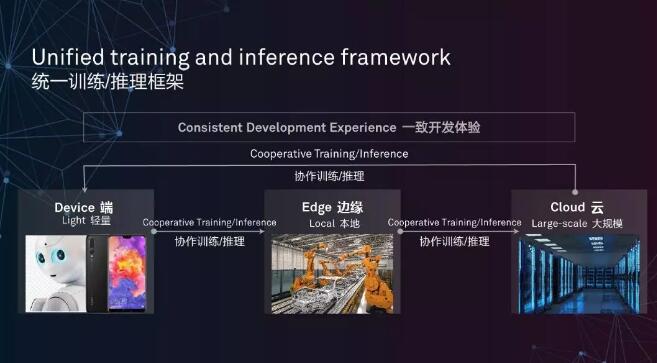

同時,選擇開發統一架構也是一個非常關鍵的決策。統一架構優勢很明顯,那就是對廣大開發者非常利好。基于達芬奇架構的統一性,開發者在面對雲端、邊緣側、端側等全場景應用開發時,隻需要進行一次算子開發和調試,就可以應用于不同平台,大幅降低了遷移成本。

不僅開發平台語言統一,訓練和推理框架也是統一的,開發者可以將大量訓練模型放在本地和雲端服務器,再將輕量級的推理工作放在移動端設備上,獲得一緻的開發體驗。

在算力和技術得到突破性提升後,AI將廣泛應用于智慧城市、自動駕駛、智慧新零售、機器人、工業制造、雲計算AI服務等場景。華爲輪值董事長徐直軍在2018華爲全聯接大會上表示,“全場景意味着可以實現智能無所不及,全棧意味着華爲有能力爲AI應用開發者提供強大的算力和應用開發平台;有能力提供大家用得起、用得好、用得放心的AI,實現普惠AI”。

未來,AI將應用更加廣泛的領域,并逐漸覆蓋至生活的方方面面。達芬奇架構作爲AI運算的重要技術基礎,將持續賦能AI應用探索,爲各行各業的AI應用場景提供澎湃算力。

8月23日,采用達芬奇架構的又一款“巨無霸”——AI芯片Ascend 910,將正式商用發布,與之配套的新一代AI開源計算框架MindSpore也將同時亮相。

英特爾發布最新AI芯片 把谷歌、台積電技術都用上了!

英特爾發布最新AI芯片 把谷歌、台積電技術都用上了!

近幾年AI芯片火熱,不讓Nvidia專美于前,英特爾在确定進入10納米時代後更是積極追趕,美國時間20日,英特爾公布首款神經網絡處理器Nervana(代号Springhill)相關細節,包含訓練芯片NNP-T與推論芯片NNP-I,加上原有的Xeon在AI芯片陣容越發堅強,技術也開始兼容了起來。

美國時間20日,英特爾在今年Hot Chips大會上公布首款神經網絡處理器Nervana細節,如其名,這是2016年英特爾收購包含Nervana幾家新創公司的成果。Nervana處理器分爲訓練芯片NNP-T與推論芯片NNP-I。

訓練用的Nervana NNP-T,主打可編程與靈活性,并強調可從頭建構大規模深度學習模型,且盡可能訓練電腦在給定的能耗預算内快速完成任務,也無需傳統技術的龐大開銷。

NNP-T支援了Google TPU Tensorflow架構特有的運算格式“bfloat16”,bfloat16截斷既有的32位元float32的前16位,僅留下後16位所組成,在許多機器學習模型可以容忍較低精确度計算、不需降低收斂準确率的情況下,許多模型使用bfloat16達到的收斂準确率結果與一般使用的32位元浮點(FP32)計算數值的結果一樣,降低精度其實能讓存儲器效率取得較佳的平衡,從而訓練與部署更多的網絡、降低訓練所需的時間,有較好的效率與靈活性,而這是英特爾首次將bfloat16内建于處理器。

▲bfloat16浮點格式(Source:Google)

另外有趣的是NNP-T其實采用的是台積電16納米CLN FF+制程,這與一般我們對英特爾自行生産芯片的認知有所差異,而在Nervana被英特爾收購前,第一代Lake Crest就是由台積電所代工。NNP-T采用台積電最新的CoWoS(Chip on Wafer on Substrate)封裝技術,將NNP-T的晶粒與四個8GB HBM2存儲器異質整合堆疊2.5D,讓其封裝體積縮小成一個60X60 mm的芯片。

▲Nervana NNP-T采用台積電16nm CLN FF+制程(Source:Intel)

英特爾同時發表了推論芯片Nervana NNP-I,主要針對大型資料中心市場高效能深度學習推論而生,NNP-I主要基于英特爾10nm Ice Lake處理器,官方強調透過此芯片,可提高每瓦效能,讓企業以更低的成本執行推論運算工作,降低推論大量部署的成本。英特爾指出,NNP-I在功率10瓦下每秒能處理3600張影像,而處理器本身亦擁有高度可編程性,且同時不影響性能與功效。

▲Nervana NNP-I架構(Source:Intel)

NNP-I已與Facebook合作并實際運用在其相關業務上,而NNP-T將于今年底以前針對尤其雲端服務商相關的高端客戶送樣,并在2020年之前拓展市場。

從芯片大廠到雲端龍頭,邊緣運算AI芯片成必争之地

從芯片大廠到雲端龍頭,邊緣運算AI芯片成必争之地

聯發科于2019年7月中推出可快速影像辨識的AIoT平台i700,在邊緣裝置端提供高性能的同時,仍能達到最低功耗,預計將廣泛應用在智慧城市、智慧建築及智慧制造等領域,協助聯發科AIoT物聯網産業鏈加速發展。

從芯片大廠到雲端龍頭,跨足邊緣AI芯片成重要策略

随物聯網應用越趨廣泛,裝置連結數的增加與海量數據的産生使智慧裝置對高速AI邊緣算力和物聯網能力提出更高要求,邊緣運算與AI的結合遂成顯學。

觀察近期廠商于此領域之布局,邊緣運算AI芯片堪稱兵家必争之地,在芯片大廠部分,包括NVIDIA推出供物聯網閘道器及邊緣運算使用的Jetson Nano開發闆與EGX平台;Intel推出由64個Loihi神經拟态芯片組成的Pohoiki Beach系統,并規劃將其應用在自動駕駛等邊緣端涉及深度學習的場景;高通也推出專爲Edge AI設計的Cloud AI 100,挾其于物聯網、自駕車、計算機視覺等人工邊緣運算重點發展領域豐富經驗一較高下。

除傳統芯片廠外,雲端平台大廠也有别于過往專注于解決方案的推出,紛紛加入戰局,例如AWS發布第一款專門用于機器學習的AI芯片Inferentia;Google則推出用來執行機器學習模型推論預測的邊緣運算芯片Edge TPU,可在邊緣端設備上以超低功率、高度省電方式執行已訓練好的TensorFLow Lite機器學習模型。

有鑒于物聯網設備是AI芯片目前應用最廣泛的場景之一,雲端大廠握有AI芯片將能讓其從雲端跨向邊緣,使傳感器及相關設備有更高效的管理數據、提供更好的用戶體驗,并加速雲端廠商物聯網商品的商業化與生态圈建置。

芯片亦爲台廠面對邊緣運算AI趨勢之主要切入點

2019年亦有不少台系廠商進行邊緣運算結合人工智能的布局,例如聯發科于年中推出具高速AI邊緣運算能力的i700解決方案,其單晶片設計整合CPU、GPU、ISP和專屬AI處理器APU(AI Processor Unit),強大的AI辨識能力可應用于無人商店的辨物刷臉、智慧建築的門禁系統,以及智慧工廠辨别障礙物等場景。

耐能則推出具備可重組式人工智能神經網絡技術的AI芯片KL520,將神經網絡處理器的功耗降至數百mW等級,适用于結構光、雙目視覺,而ToF特性也使該芯片將廣泛運用于網絡攝影機、安防監控系統、空拍機等領域。同樣看準邊緣視覺AI的商機,華晶科、訊連、和碩等也相繼推出計算機視覺及圖像辨識的相關産品。

綜觀台灣地區産業優勢,以半導體産業中的晶圓代工及封測總産值爲全球第一,IC設計亦位居前茅。于2019年7月由産官學研組成的台灣人工智能芯片聯盟(AI in Chip Taiwan Alliance,AITA)4個主要聚焦議題中,異質整合旨在將不同芯片透過技術提升效能同時縮小體積、減少功耗與降低成本,半通用型AI芯片着重在發展特定應用的推論及深度學習芯片,皆是邊緣運算與AI結合的重要發展目标,倘由産業動态及政府資源挹注來看,台廠若要切入邊緣運算AI市場,芯片仍是最好發揮的着力點。

我國首款超低功耗存算一體AI芯片在合肥問世

我國首款超低功耗存算一體AI芯片在合肥問世

合肥恒爍半導體科技公司與中國科大團隊曆時兩年共同研發的基于NOR閃存架構的存算一體(ComputingInMemory)AI芯片系統演示順利完成。

據了解,該芯片是一款具有邊緣計算和推理的人工智能芯片,能實時檢測通過攝像頭拍攝的人臉頭像并給出計算概率,準确且穩定,可廣泛應用于森林防火中的人臉識别與救援、心電圖的實時監測、人工智能在人臉識别上的硬件解決方案等。

據合肥日報報道,這标志着具有我國自主知識産權,國内首創、國際領先的超低功耗存算一體的人工智能芯片在肥問世。

研發團隊成員之一、中國科大博士陶臨風介紹,存算一體就是把存儲和計算結合在一起。在傳統計算過程中,計算單元需要將數據從存儲單元中提取出來,處理完成後再寫回存儲單元。而存算一體則省去數據搬運過程,有效提升計算性能。相較于傳統芯片,存算一體人工智能芯片具有能耗低、運算效率高、速度快和成本低的特點。

據官網介紹,合肥恒爍半導體科技公司于2015年2月在合肥市注冊,在上海浦東高科技園區設有研發中心,并且在中科大先研院設有3DNAND聯合開發實驗室和測試中心。此外,公司已和多家晶圓生産和封裝廠建立了戰略合作夥伴關系,共同開發NAND、NOR閃存、EEPROM和其它新型存儲器産品。

華米科技自研芯片“黃山1号”量産應用

華米科技自研芯片“黃山1号”量産應用

6月11日下午,華米科技在北京舉行夏季新品發布會,發布其AMAZFIT米動健康手表和AMAZFIT智能手表2兩款新品。在發布會上,華米科技創始人兼CEO黃汪宣布,其自研芯片黃山1号正式量産應用。

黃汪現場介紹稱,華米科技自研芯片黃山1号是全球首款智能穿戴領域的第一顆人工智能芯片,同時是全球首顆RISC-V開源指令集可穿戴處理器。該款芯片集成了RealBeats AI生物數據引擎,可進行心律不齊含房顫本地實時甄别,具有高能效、AI前移、可擴展等特性。

在性能方面,相比ARM Cortex-M4,黃山1号運算效率高出38%,相比純軟件算法,黃山1号AI硬件引擎的房顫判斷效率高出200%,此外,黃山1号既可作爲獨立處理器應用,也可作爲協處理器。黃汪表示,黃山1号可賦能其它普通可穿戴設備,與搭載高通骁龍移動平台的可穿戴設備協同發揮作用。

2018年 9 月,華米科技正式推出黃山1号,這次發布會上,黃汪表示黃山1号不僅在今年上半年實現量産,同時還在産品上得到應用。這次發布的新品AMAZFIT米動健康手表采用黃山1号芯片作爲主芯片,AMAZFIT智能手表2則在高通Wear 2500的基礎上,增加黃山1号芯片。
