5月12日，晶圓代工龍頭企業台積電召開董事會，核準新一輪資本預算以及一項人員職位調整。

台積電公告顯示，5月12日董事會核準資本預算約57.4億美元，内容包括：1. 廠房興建及廠務設施工程；2. 建置及升級先進制程産能；3. 建置特殊制程産能；4. 2020年第三季研發資本預算與經常性資本預算。

此外，台積電董事會這次還核準資本預算約6475萬美元，以支應2020年下半年之資本化租賃資産；核準募集不超過新台币600億元（約20億美元）無擔保普通公司債，以支應産能擴充及/或污染防治相關支出之資金需求。

今年2月，台積電董事會核準67.421億美元資本預算，亦表示將用于廠房興建及廠務設施工程；建置及升級先進制程産能；建置特殊制程産能；建置先進封裝産能；以及2020年第二季研發資本預算與經常性資本預算。

根據台積電管理層此前預估，台積電2020年的資本預算將在150億美元至160億美元之間。

在先進制程方面，台積電的5納米制程預計將于今年量産。近日，媒體曝光一份台積電5納米制程工藝的客戶名單，蘋果和華爲海思將是台積電5納米制程的首批客戶，産品分别爲蘋果A14處理器、華爲海思麒麟1000。3納米制程方面，台積電預計2021年進入風險試産階段、2022年量産；台積電近日還表示，2納米制程進入尋求技術路徑。

此外，本次台積電董事還核準一項人員職位調整，擢升公司研發組織技術發展副總經理侯永清爲資深副總經理。近期，有媒體稱台積電啓動中生代接班計劃，此前已調整了業界視爲下一梯隊接班人選的兩名資深副總經理秦永沛和王建光的執掌項目。

台積電官網介紹稱，侯永清于1997年加入台積電，主要負責公司的設計技術與設計生态系統開發，2011年8月至2018年7月擔任設計暨技術平台副總經理，2018年8月起擔任研發組織技術發展副總經理。

5月5日，中芯國際發布公告，拟于科創闆上市。時隔兩天，中芯國際科創闆進程便迎來重大進展。5月7日，上海證監局官網發布的信息顯示，中芯國際已接受上市輔導。輔導機構爲海通證券與中金公司。

具體來看，海通證券、中金公司依據中國證監會《證券發行上市保薦業務管理辦法》和《中芯國際集成電路制造有限公司與海通證券股份有限公司首次公開發行股票并上市輔導協議》及《中芯國際集成電路制造有限公司與中國國際金融股份有限公司首次公開發行股票并在科創闆上市之輔導協議》的有關規定，對中芯國際進行輔導工作。上海證監局披露的中芯國際首次公開發行股票輔導備案情況報告表的落款日期爲5月6日。

根據公告，中芯國際此次發行不超過16.86億股股份，扣除費用後，約40%的募集資金將用于12英寸芯片SN1項目，剩餘的募集資金則用于先進及成熟工藝研發項目的儲備資金以及用于補充流動資金，資金投入比例分别爲40%、20%、40%。

據了解，12英寸芯片SN1項目由中芯國際旗下專注于14nm及以下先進工藝的中芯南方負責建設運營，中芯國際合計間接持有中芯南方50.1%股權。按照此前規劃，中芯南方廠將建成兩條月産能均爲3.5萬片的集成電路先進生産線（即SN1和SN2）。

12英寸芯片SN1項目位于上海浦東新區張江高科技園區，主要包括生産廠房、CUB動力車間、生産調度及研發樓等，主要生産14nm及更先進制程芯片。該項目入列2020年上海市重大建設項目，項目從規劃、設計、建設到生産運營得到了國家及上海市政府的高度重視。

中芯國際成立于2000年，是中國内地技術最先進、規模最大的集成電路制造企業，2004年3月分别在美國紐約證券交易所和香港聯合交易所上市。集邦咨詢旗下拓墣産業研究院發布的2020年第一季全球前十大晶圓代工廠營收排名顯示，中芯國際排名全球第五，占總市場份額4.5%，僅次于台積電、三星、格芯與聯電。

2019年5月，中芯國際宣布將其美國預托證券股份從紐約證券交易所退市，業界曾猜測其將尋求登陸A股，如今終于迎來官宣！這次，中芯國際瞄準的是科創闆。

拟發行人民币股份并于科創闆上市

5月5日晚間，中芯國際發布公告，4月30日公司董事會通過決議案批準建議進行人民币股份發行、授出特别授權及相關事宜，待股東特别大會批準以及必要的監管批準後，公司將向上海證交所申請人民币股份發行。

根據公告，上海證交所形成審核意見後，中芯國際將向中證監申請人民币股份發行的注冊。在人民币股份發行經中證監同意注冊及完成股份公開發售後，公司將向上海證交所另行申請批準人民币股份于科創闆上市及交易。人民币股份將不會在香港聯交所上市。

根據公告，中芯國際此次人民币股份的面值爲每股0.004美元，拟發行的人民币股份的初始數目不超過16.86億股股份。人民币股份將全爲新股份，并不涉及現有股份的轉換。

中芯國際表示，扣除發行費用後，本次人民币股份發行的募集資金計劃用于12英寸芯片SN1項目、公司先進及成熟工藝研發項目的儲備資金以及補充流動資金，資金投入比例分别爲40%、20%、40%。

據了解，12英寸芯片SN1項目由中芯國際旗下專注于14nm及以下先進工藝的中芯南方負責建設運營，中芯國際合計間接持有中芯南方50.1%股權。按照此前規劃，中芯南方廠將建成兩條月産能均爲3.5萬片的集成電路先進生産線（即SN1和SN2）。

12英寸芯片SN1項目位于上海浦東新區張江高科技園區，主要包括生産廠房、CUB動力車間、生産調度及研發樓等，主要生産14nm及更先進制程芯片。該項目入列2020年上海市重大建設項目，項目從規劃、設計、建設到生産運營得到了國家及上海市政府的高度重視。

去年從紐交所退市 現尋求“A股+H股”

中芯國際成立于2000年，是中國内地技術最先進、規模最大的集成電路制造企業，2004年3月分别在美國紐約證券交易所和香港聯合交易所上市。集邦咨詢旗下拓墣産業研究院發布的2020年第一季全球前十大晶圓代工廠營收排名顯示，中芯國際排名全球第五，占總市場份額4.5%，僅次于台積電、三星、格芯與聯電。

在技術水平上，中芯國際已具備從0.35μm到14nm不同技術節點的芯片制程工藝。2019年，中芯國際在先進制程研發方面取得突破性進展，其第一代14nm FinFET技術進入量産，在2019年第四季度貢獻約1%的晶圓收入，預計在2020年穩健上量。此外，第二代FinFET技術平台持續客戶導入。

值得一提的是，2019年5月，中芯國際申請自願將其美國預托證券股份從紐約證券交易所退市，并撤銷該等美國預托證券股份和相關普通股的注冊。不過據中芯國際相關人士當時回應，嚴格來說，中芯國際是從紐交所退市但不是從美國退市，而是退到美國場外交易市場，不影響交易。

對于從紐交所退市原因，中芯國際表示出于一些考慮因素，包括中芯國際美國預托證券股份的交易量與其全球交易量相比有限，以及爲維持美國預托證券股份在紐約證券交易所上市及在美國證券交易委員會注冊并遵守交易法的定期報告和相關義務中所涉及的重大行政負擔和成本。

自從紐交所退市後，業界一直猜測中芯國際將尋求在境内上市。如今，該傳聞終于得到證實。

對于此次人民币股份發行并將于科創闆上市的理由，中芯國際董事會認爲這將使公司能通過股本融資進入中國資本市場，并于維持其國際發展戰略的同時改善其資本結構。董事會認爲，人民币股份發行符合公司及股東的整體利益，有利于加強公司的可持續發展。

一位不願具名的業内人士表示，一方面，在海外上市的國内公司回歸A股是一個趨勢，另一方面，中芯國際的主要目的亦是爲了融資。他認爲，中芯國際是全球少數追求先進制程的晶圓代工廠之一，在先進制程的加持下，中芯國際在A股應該會獲得合理的溢價從而擁有較高的估值。

晶圓代工是典型的資本密集、人才密集和技術密集産業，中芯國際正處于追趕國際晶圓代工先進技術水平階段，資本支出巨大，科創闆上市將進一步加大其融資力度，亦利于中芯國際進一步加大技術研發投入。

中芯國際此前表示，2020年將啓動新一輪資本開支計劃，産能擴充將逐步展張。據披露，中芯國際2020年計劃資本開支爲31億美元，其中20億美元及5億美元將分别用于擁有大部份權益的上海300mm晶圓廠及擁有大部份權益的北京300mm晶圓廠的設備及設施。

該人士進一步指出，中芯國際若成功在科創闆上市，其購買國産設備、材料等將更爲便利，這對于國内設備廠商而言將是個利好消息。國内晶圓代工龍頭中芯國際回歸A股，獲得國内資本平台支持，對于整個國内半導體産業而言，此舉亦具有重大意義。

5月5日，中芯國際發布公告稱，公司于2020年4月30日，董事會通過決議案批準建議進行人民币股份發行、授出特别授權及相關事宜，惟需取決并受限于市況、股東于股東特别大會批準以及必要的監管批準。人民币股份的上市地點爲科創闆。

公告稱，建議將予發行的人民币股份的初始數目不超過約16.86億股股份，占不超過2019年12月31日已發行股份總數及本次將予發行的人民币股份數目之和的25%。就不超過該初始發行的人民币股份數目15%的超額配股權可被授出。人民币股份將全爲新股份，并不涉及現有股份的轉換。

中芯國際表示，目前科創闆募集資金總額未能确定，在扣除發行費用後，約40%用于投資于12英吋芯片SN1項目、約20%用作爲公司先進及成熟工藝研發項目的儲備資金、約40%用作爲補充流動資金。

中芯國際12英寸芯片SN1和SN2廠房建設項目位于上海浦東新區張江高科技園區，主要内容包括SN1生産廠房、CU8動力車間和SO8生産調度及研發樓三個大的單體建築物及一些配套設施。

據中芯國際官網顯示，公司是中國内地技術最先進、配套最完善、規模最大、跨國經營的集成電路制造企業集團，提供0.35微米到14納米不同技術節點的晶圓代工與技術服務。根據市場調研機構拓墣産業研究院統計，2020年一季度全球十大晶圓代工廠營收排名中，中芯國際排名第五，占總市場份額4.5%。

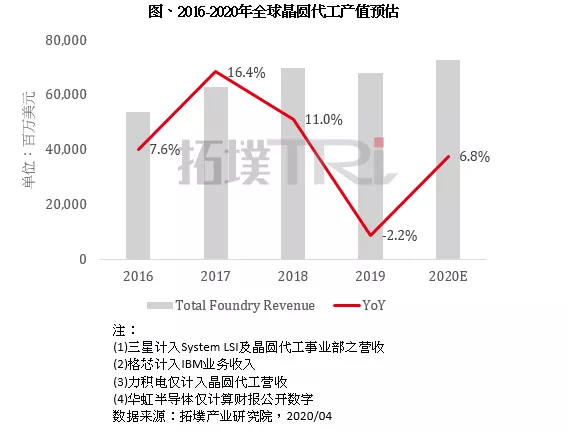

根據集邦咨詢旗下拓墣産業研究院最新調查，受新冠肺炎疫情影響，若導緻供應鏈斷裂將增加半導體業者的營運難度，而商業活動及社會活動力的下降將引發旺季效應遞延或弱化的可能，使得2020年全球晶圓代工産值的成長幅度將面臨修正。

有别于在疫情爆發前業者提出的雙位數成長預估，考量疫情受控時程遞延及需求複蘇不明朗，我們認爲2020年全球晶圓代工市場産值可能下修至5%~9%的個位數成長，中位數目前預估爲6.8%。

首先分析晶圓代工業者2020上半年的訂單狀況：在第一季客戶端保留對疫情趨緩後市場出現需求反彈的可能性，爲避免缺料而并未出現訂單大幅縮減情形，加上承接自2019年第四季末的庫存回補，基本上支撐晶圓代工業者2020年第一季營收表現。

第二季，我們預估疫情對訂單的影響較前一季略爲顯著，部分消費性産品訂單或將進行調整，而從疫情催生出如遠距辦公、醫療應用的相關芯片需求則有增加，因此第二季訂單狀況雖有變動但幅度不大，加上去年同期基期低，即便業者第二季的營收出現季度衰退，尚能維持年度成長。

不過，對晶圓代工業者而言，第二季的訂單在芯片産出後雖有部分營收認列進第三季，但比重相對有限，此外，考慮疫情受控時程遞延與需求複蘇時程不明朗，客戶可能在第三季評估較大幅度的訂單縮減以避免累積庫存，旺季效應或有遞延或弱化可能，恐將對業者下半年的營收造成沖擊。

回歸市場需求面分析，消費力衰退恐難以避免，即便晶圓代工業者冀望由5G基礎建設、遠端通訊推升之服務器或資料中心需求，以及工業物聯網自動化等中長期支撐動能，然而新應用的營收貢獻比例仍不足以取代傳統大量的消費性電子産品，故晶圓代工業者需視供應鏈與市場受疫情沖擊的程度，動态調整營運策略與營收預估。

拓墣産業研究院認爲，考量旺季效應遞延或弱化的可能性，并以疫情不易在下半年即獲得穩定控制爲前提，對2020年的晶圓代工産值表現抱持審慎保守的态度，後續仍需視疫情的可控時程與消費市場的複蘇狀況而定。

據韓國《亞洲經濟新聞》報道，中國台灣晶圓代工廠商台積電繼三星電子後也宣布6nm半導體制程量産，兩家晶圓代工廠商再次打響工藝之争。

三星電子上月宣布其位于華城的多層極紫外光刻（EUV）半導體生産線V1已開始批量生産。V1生産線目前正采用7nm和6nm工藝技術。據中國IT媒體透露，華爲面向中端5G市場的移動設備處理器麒麟820將交由三星電子6nm生産線代工，并計劃在2020年下半年完成4nm工藝開發及産品設計。另據美國IT媒體AnandTech報道，中國集成電路設計公司紫光展銳近期推出了面向5G智能手機的T7520八核系統芯片（SoC），該芯片集成5G調制解調器，將使用台積電6nmEUV工藝制程，預計將于今年開始出貨。

據悉，三星電子已領先台積電成功開發了業界首個3nm制程工藝，預計將于2022年開啓大規模量産。目前三星電子已經成功攻克了3nm工藝所使用的GAA（Gate-All-Around，環繞式栅極技術）工藝技術，而台積電在近期公布了將投資150億美元用于研發3nm工藝。

4月21日，晶圓代工龍頭台積電上傳股東會年報，年報中首度提到2納米制程技術進展，去年領先半導體産業進行2納米制程技術研發，針對2納米以下技術進行探索性研究；至于EUV專案，去年也取得持續性進展，可加快先進技術學習速度與制程開發，將逐步邁向全面生産制造就緒。

台積電表示，每2年半導體運算能力增加1倍的摩爾定律，技術挑戰日益困難，研發組織努力讓台積電能夠提供客戶率先上市、且先進的技術和設計解決方案，幫助客戶取得産品成功。

随着2019年7納米強效版技術量産，及5納米技術成功試産，台積電研發組織持續推動技術創新，以維持業界的領導地位。台積電表示，當公司采用三維電晶體第六代技術平台開發3納米技術時，也已開始開發領先半導體業界的2納米技術，并針對2納米以下的技術進行探索性研究。

5納米方面，台積電表示，雖然半導體産業逼近矽晶物理極限，5納米制程仍遵循摩爾定律，顯著提高芯片密度，在相同的功耗下，提供更好效能，或在相同效能下，提供更低功耗。目前靜态随機存取(SRAM)存儲器及邏輯電路良率均符合預期，已達成去年進入試産的目标。

相較5納米制程技術，台積電3納米制程技術大幅提升芯片密度及降低功耗，并維持相同芯片效能，今年研發着重于基礎制程制定、良率提升、電晶體及導線效能改善，及可靠性評估，將持續進行3納米制程技術全面開發。

微影技術方面，台積電去年研發重點在5納米技術轉移、3納米技術開發與2納米以下技術開發的先期準備。5納米技術已順利移轉，研發單位與晶圓廠合作排除極紫外光微影量産問題。

針對3納米技術開發，極紫外光(EUV)微影技術展現優異光學能力，與符合預期的芯片良率，研發單位正緻力于極紫外光技術，以減少曝光機光罩缺陷及制程堆疊誤差，并降低整體成本。台積電表示，今年在2納米及更先進制程上，將着重于改善極紫外光技術的品質與成本。

台積電表示，去年極紫外光專案在光源功率及穩定度上，有持續性進展，光源功率穩定與改善，得以加快先進技術學習速度與制程開發。此外，極紫外光光阻制程、光罩保護膜及相關光罩基闆，也都展現顯著進步，極紫外光技術正逐步邁向全面生産制造就緒。

2月13日，晶圓代工廠商中芯國際發布其2019年第四季度業績報告，并對2020年第一季度業績作出指引，預計其2020年第一季度收入環比增加0%~2%，毛利率介于21%~23%的範圍内。4月7日，中芯國際宣布上調今年第一季度業績指引。

公告顯示，公司上調其最初于2月13日公告内發布的截至2020年3月31日止三個月的收入和毛利率指引。截至2020年3月31日止三個月的收入增長指引由原先的0%~2%上調爲6%~8%。截至2020年3月31日止三個月的毛利率指引由原先的21%~23%上調爲25%~27%。

中芯國際首席财務官高永崗博士表示：“自從我們最初公布第一季度收入和毛利率指引後，我們看見産品需求的增長及産品組合的優化，這些都超過了我們早前的預期。因此，我們現在上調我們第一季度的收入和毛利率指引。”

公告指出，公司仍在落實其截至2020年3月31日止三個月的第一季度業績。此次公告所載之資料乃公司管理層根據公司最近期截至2020年3月31日止三個月未經審計合并管理賬目而作出的初步評估，其尚未經公司核數師審計或确認，并可能會作出調整。

在新型冠狀病毒疫情的影響下，已有部份晶圓代工廠調降對2020年市場成長性的預估，不過爲把握5G、AI、車用與物聯網帶來的新興需求，晶圓代工廠仍持續進行必要性的制程轉移與産品規劃。

28nm需求複蘇時間或延後，新興産品支撐力道目前無損

28nm節點由于過去産能規劃量大與産品轉進先進制程，目前市場呈現供過于求情形，加上中國晶圓代工廠爲提升芯片自給率仍持續擴建自有28nm産能，使得目前28nm節點的平均稼動率僅約70～75%，相較其他制程節點低。

除了陸系廠商既有的擴産計劃外，包括台積電、聯電等一線廠商對于28nm制程稼動率的複甦時程仍保守看待。

然而，自2019年底開始，受惠于OLED驅動IC、高畫素CMOS Sensor的ISP(Image Signal Processor)、部份網通RF IC與物聯網芯片逐步轉進28nm，可望爲該節點稼動率提供穩定且長期的支撐力道。

在制程優化方面，台積電與聯電推出的22nm制程，以超低功耗與超低漏電率的特點适合廣泛使用在穿戴式裝置與物聯網相關應用，目前陸續有産品完成制程開發并進入驗證階段，部份客戶也在2020年進行投片規劃，未來有望爲提升28nm稼動率增添動能。

雖然新型冠狀病毒的影響爲終端制造與市場需求增添不确定性，或將使得原本預期提升28nm稼動率的時間點延後，不過基本上新興産品對22/28nm制程的采用度相對較重要，即便未來市場需求走勢減緩，也不緻影響上述産品對28nm節點的支撐力道，仍有機會在2020年實現提升28nm稼動率目标。

化合物半導體GaN在8寸晶圓的發展備受矚目

分析8寸晶圓成熟制程産品，除産能吃緊需持續關注外，化合物半導體氮化稼(GaN)元件在8寸晶圓上的發展也備受矚目。

化合物半導體在5G、電動車與高速充電等應用興起後重要性大幅提升，吸引衆多廠商投入開發，不過受限材料具有不同的熱膨脹系數(CTE)，目前量産品多以6寸晶圓制作。

然而，爲因應日後GaN在多方應用領域的元件需求，并提升GaN-on-Silicon取代Silicon功率元件的成本競争力，發展8寸晶圓的GaN産品仍有其必要性。

此外，發展8寸GaN晶圓技術，也有利于現行以12寸與8寸晶圓爲生産主力的晶圓代工廠商，包括2020年2月20日台積電與STMicroelectronics宣布合作加速GaN功率産品開發與量産，以及世界先進在2019年第四季法說會上提到的8寸GaN晶圓計劃。

因此，即便IDM掌握較多GaN的相關技術，但考量到降低量産成本和提高整合度需求，與晶圓代工廠合作不失爲雙赢選項，加上針對客制化元件開發，對晶圓代工廠商的依賴度將提升，助益晶圓代工廠商在成熟制程節點的産品需求。
