獨辟蹊徑 富士通布局嵌入式系統存儲

獨辟蹊徑 富士通布局嵌入式系統存儲

全球内存市場幾年前價格瘋漲對于IT産業業者大概仍然心有餘悸!随着這場“芯片戰争”的硝煙而起的是,中國存儲行業海量投資的相關産線紛紛上馬,并預計在今年逐漸開花結果,即將可能形成中美韓三國争霸的局面,存儲産業未來的風雲變幻也將更加風谲雲詭。特别是随着5G部署落地、人工智能、大數據和物聯網的普及,數據存儲已經進入長期向上穩定增長的通道。根據預測,2023年人類數據的産生將會超過103個ZB(數據單位量級GB\TB\PB\EB\ZB)!

在存儲技術領域,低容量密度的嵌入式系統關鍵數據存儲一直似乎風平浪靜,其中利用鐵電晶體的鐵電效應實現數據存儲的FRAM技術波瀾不驚的從一個小衆産品變成覆蓋幾乎絕大部分應用領域的存儲技術。在1980年代首個試驗成功的FRAM電路問世,其通用功能就被認爲可以取代DRAM、SRAM和EEPROM等常規存儲器,從早期Ramtron、Celis半導體、Hynix、Macronix、英飛淩、三星、三洋、TI、東芝等諸多豪強入局“厮殺”,到如今“剩者爲王”的少數FRAM大廠并存,FRAM技術在過去數十年的競争中不斷突破與發展,最終逐漸登上主流行業與應用的“C位”!

富士通半導體,正是業界知名的FRAM方案提供商之一。在不久前的一次采訪中,富士通電子元器件(上海)有限公司産品管理部總監馮逸新告訴筆者:“富士通FRAM的優勢總結起來就是一組數據:10兆次、20年、37億顆!10兆次代表了富士通FRAM産品本身性能優異的高讀寫耐久度,20年則是富士通專注FRAM、成功量産與不斷創新的寶貴經驗,37億顆表示了量産以來的累計出貨量。毫無疑問,富士通FRAM正在廣泛賦能各行各業的創新應用!”

深耕計量領域,FRAM賦能八千萬表計産品

工業領域可以說是富士通FRAM的“傳統優勢項目”,從早期發力工業三相電表、特殊産業設備,到現在“尋常百姓家”随處可見的水電氣熱等智能表計,富士通FRAM具有競争力的性價比優勢,進一步加速其推廣至更廣泛的工業應用。“FRAM鐵電存儲器在智能電表行業已經作爲标準存儲器被廣泛采用,其高達10兆次的數據讀寫耐久度确保了電表的數據可靠性,以1秒寫入一次數據計算,智能電表的使用壽命可長達10年,”馮逸新向筆者透露,“富士通FRAM面向全球電表客戶累計交貨8千萬片,在中國與海外市場的占有率非常高,已經被威勝集團、Itron、林洋能源、海興電力、西門子等業界主流的電表供應商所采用。”

與此同時,富士通FRAM也逐漸打入無錫聚成、浙江威星、EMERSON、E+H、TEPLOKOM等全球範圍的智能水氣儀表主要供應商,成爲準确記錄和存儲關鍵數據的标準元件。與電表直連電源不一樣的是,水氣表的解決方案必須依靠電池供電,因此功耗成爲了關鍵。富士通FRAM擁有工作電流小、功耗低的優勢,在解決方案中采用FRAM意味着電池可以小型化,而且能延長電池壽命,簡化電路系統設計,降低整體BOM成本。

圖1:富士通FRAM逐漸被全球範圍的智能水氣儀表供應商采用

針對嚴苛環境下的特殊工業應用,富士通還在2018年推出了工作溫度低至零下55℃的FRAM鐵電存儲器MB85RS64TU,進一步延伸以往零下40℃産品的極限低溫,維持在該特性上遠超競争對手的優勢。可以說,這款産品特别适用于在極寒地區挖掘天然氣與石油資源的設備,以及測量設備、流量計及特殊機器人等,成爲了富士通探索極端應用場景的一次重大突破!

IoT存儲器風口之争,FRAM這些特性成爲關鍵

随着萬物互聯時代的到來,物聯網對終端設備的數據存儲能力提出了全新的挑戰,如确保數據可靠、數據快速讀寫以及超低運行功耗等,存儲器産品又一次遇上了風口!當被問及FRAM在IoT領域的應用時,馮逸新稱:“FRAM在IoT中很重要的一個應用是RFID,FRAM RFID具有耐輻射性、低功耗與快速讀寫的三大顯著優勢,可以确保IoT應用中數據的可靠性,富士通正在RFID行業與全球領先的标簽/inlay 制造商開展緊密合作。”

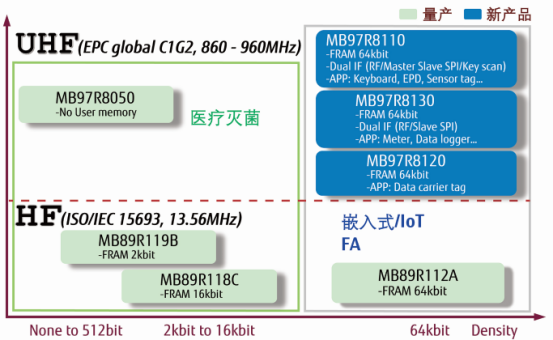

圖2:富士通FRAM RFID産品系列,賦予嵌入式設備全新價值

值得一提的是,富士通FRAM RFID技術作爲物流庫存管理中替代條形碼的最優解決方案而廣爲人知。類似的如零售行業中采用FRAM RFID技術的電子紙,僅在顯示數據改寫時才消耗電能,因此不需要電池就可直接驅動,這正是FRAM低功耗的優勢!

另外,由于富士通FRAM RFID具備抗輻射性,在醫療領域需要放射線殺菌的應用場景中具備突出的優勢。醫藥品、生化制劑、血漿制劑、醫療器材等在嵌入FRAM RFID後,能夠追溯整個産品的放射線殺菌過程,幫助醫藥産品的管理更加高效和安全。馮逸新總結道:“在要求高可靠性、抗輻射等高端醫療設備中,FRAM有着近乎100%的應用,并不斷拓展新的技術!”

高溫特性獲得突破,汽車關鍵信息存儲獲青睐

2017年開始,富士通先後推出适用于汽車電子應用的FRAM産品MB85RS256TY、MB85RS128TY、MB85RS64VY 和MB85RS2MTY,這幾款器件可在高達125℃的高溫環境下運作,專爲汽車産業和安裝有電機的工業控制設備而打造,并在同年驗證通過了嚴苛的汽車行業AEC Q100标準規範。

圖3:富士通率先推出工作溫度達125℃的車規級FRAM産品

馮逸新稱:“汽車産業正在經曆史上最大幅度的轉型,一方面是新能源汽車的普及,另一方面則在于自動駕駛技術的突破。這兩款FRAM産品是針對汽車産業變革而嘗試突破的創新産品,富士通研發人員從内部回路開始重新設計,使得産品工作溫度範圍擴大至-40~125℃,進一步提高了産品的可靠性。”

新能源汽車與自動駕駛技術的發展,要求車載電子控制系統對于存取各類傳感器數據的需求持續增加,因此高效能非易失性内存技術的需求愈發凸顯。FRAM擁有高速随機存取、高讀寫耐久度、非易失性等優勢,可完美适配此類應用。富士通車規級FRAM産品可支持如胎壓監測(TPMS)、安全氣囊數據儲存、事故數據記錄器(EDR)、電池管理系統(BMS)、汽車駕駛輔助系統(ADAS)及導航與信息娛樂系統等應用中實時且持續的數據儲存。經過僅僅兩年時間的市場推廣,富士通車規級FRAM産品就成功打入了東風、金龍、宇通、上汽通用五菱、華晨寶馬、一汽、禦捷、江淮、奇瑞等整車廠的諸多Tier-1、Tier-2供應鏈,市場表現十分出色!

FRAM與NRAM、ReRAM并舉,富士通差異化市場競争策略

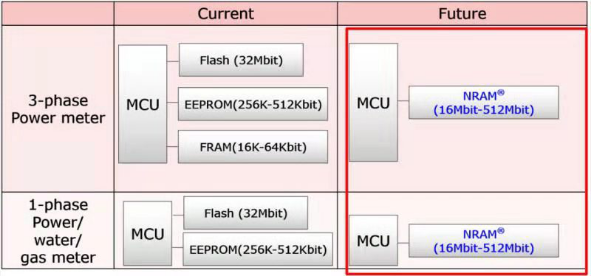

事實上,除了以上領域富士通FRAM已經廣泛應用在更多的領域,包括醫療、工業等等。爲滿足更多差異化應用需求,富士通近年來還投入開發與試産下一代高性能存儲産品——納米随機存儲器NRAM及可變電阻式随機存取内存ReRAM。前者兼具FRAM的高速寫入、高讀寫耐久性,又具備與NOR Flash相當的大容量與造價成本并實現很低的功耗,富士通NRAM的第一代産品、16Mbit的DDR3 SPI接口産品最快將于2020年底上市;後者已經成功推向市場并量産,首款8Mbit的MB85AS8MT一大特色是極低的平均電流,在5MHz工作頻率下僅需0.15mA讀取數據,這讓需透過電池供電且經常讀取數據的裝置能達到最低功耗。“簡略地講,FRAM用于數據記錄;ReRAM可替代大容量EEPROM;NRAM 用于數據記錄和電碼儲存,還可替代NOR Flash。” 馮逸新總結道。擅長以差異化獨特性能産品打市場的富士通即將建立更完善的嵌入式系統存儲産品陣列,勢必將在存儲行業再次快速拓展新局面。

BIWIN佰維:無懼極端環境,爲數據采集系統提供穩定的存儲寫入

BIWIN佰維:無懼極端環境,爲數據采集系統提供穩定的存儲寫入

國内某機構設立了戶外氣象監測站,其方案商通過與BIWIN佰維團隊的溝通協作,最終實現了一種滿足寬溫工作、持續高性能讀寫、支持斷電保護等特性的數據采集存儲解決方案。

背景介紹與挑戰

佰維的項目小組認真分析了客戶的需求痛點。首先,數據采集設備需要7*24小時持續不間斷地寫入數據,且對寫入速度有硬性規定;其次,采集設備在戶外作業,要經受日曬雨淋、晝夜溫差大,甚至雪災冰凍等惡劣天氣,甚至在極端情況下有意外斷電的可能。

解決方案

FW算法加持,高密度讀寫下保證性能穩定:

依托公司業内領先的存儲算法及固件開發能力,佰維通過V-REC算法優化确保高密度寫入不掉速,在極端高低溫環境下持續整盤寫入400MB/S以上。此外,産品支持端到端的數據保護從而實現數據傳輸的完整性,S.M.A.R.T.實時監控、調整存儲産品的運行狀态,确保設備作業的穩定性。

嚴苛來料篩選+定制散熱設計,确保寬溫環境下穩定高效存儲:

針對産品寬溫工作的應用要求,項目團隊基于對NAND Flash特性和成品特性的深入研究,制定了顆粒級别和成品級别的二次篩選方案,以确保産品滿足-40°~85°溫度下穩定工作。此外,佰維還爲産品進行特殊散熱設計,實現散熱效率提升30%以上,多管齊下應對極端環境挑戰,确保設備在寬溫狀态下高效存儲。

硬核PLP技術,支持異常斷電保護20000次以上:

爲應對極端環境帶來的意外斷電問題,佰維團隊爲該項目加載了PLP掉電保護技術,爲意外斷電事故提供有效預案。通過内置電源偵測芯片實時監控供電情況,一旦發現異常立即啓用斷電保護模塊,利用钽電容儲存的電量持續供電,爲 DRAM 中緩存的數據可靠地傳輸到閃存提供充足的時間,從而有效避免因意外斷電造成無法認盤或固件丢失等重大故障發生,确保固件程序安全,進而确保存儲數據安全,單設備支持異常斷電保護20000次以上。

産品支持

結語

在這一案例中,佰維從原料篩選,固件開發、硬件優化、可靠性測試等産品開發全流程入手,最終有效解決了客戶關于數據采集項目的定制化需求。依托佰維的一站式IC解決方案,我們快速爲客戶做出産品定義,開發出具備行業屬性的産品方案,并确保最終量産和産品交期。佰維每一片産品在出廠前都必須100%通過嚴苛的工規标準可靠性測試,确保産品在實際作業中始終保持穩定可靠的狀态,從而大大降低了客戶的後續維護成本,協助客戶做到更優的TCO(總體擁有成本)控制。

關于佰維

佰維專注爲客戶提供優質的存儲産品,緻力于成爲行業一流的存儲解決方案提供商。佰維專注存儲領域24載,造就了佰維穩健的上遊資源整合能力、業内領先的存儲算法及固件開發能力、優異的硬件設計能力、強大的測試能力和以SiP爲核心的先進封裝制造能力這5大優勢。可爲客戶提供eMMC、eMCP、UFS、LPDDR、ePOP、SPI NAND、uMCP、BGA SSD以及2.5”、U.2、M.2、DOM、AIC PCIe、特種SSD、移動SSD、内存模組等全系列存儲産品,并針對客戶多元化的存儲需求,提供具備高可靠性、高性能、小尺寸、斷電保護、加密支持、寫入保護、寬溫運行、安全删除等特點的産品。

佰維緻力于爲廣大整機廠商,品牌商,工控級和消費級市場提供優質的存儲産品和服務,爲客戶提供涵蓋遊戲娛樂、軌道交通、網絡安全、工業自動化、手機平闆、網通産品在内的全系列存儲應用解決方案。

穿透市場“迷霧”,佰維實現逆勢增長的密鑰:積跬步,緻千裡!

穿透市場“迷霧”,佰維實現逆勢增長的密鑰:積跬步,緻千裡!

2019上半年,國際存儲市場陷入了持續的動蕩不安,對于身處其中的存儲企業來說是挑戰亦是契機。存儲企業如何看待市場的未來走向并謀劃更好的發展?爲此,BIWIN佰維存儲嵌入式負責人塗有奎接受了國際電子商情(ESM)的專訪,以下爲專訪摘錄:

佰維存儲嵌入式負責人塗有奎

短暫波動難免,長期趨勢向好

憑借着豐富的行業經驗,塗總認爲目前價格漲幅主要受東芝停電和日韓貿易糾紛的影響,若紛争短時間内難以得到解決,以三星和海力士爲代表的韓系原廠在短期内産能削減在所難免,缺貨效應將會逐漸放大,沖擊全球存儲市場。但當前形勢仍有轉機可能,對市場走向下定論還爲時過早。佰維高效整合了上下遊優質資源,在過去經曆的缺貨時期,佰維穩定的供貨能力得到了客戶的一緻稱贊。

塗總指出,日韓貿易戰并不是死局,行業格局將面臨洗牌,但向好的大勢不可逆轉。即將到來的5G開始撬動巨大的市場蘊藏需求,真實的市場供需會逐步達到平衡,觸底反彈已可預見。2019年下半年5G商用將全面鋪開,數據基礎設備、IoT、智慧城市建設等需求旺盛,數據存儲需求必然以幾何級的速度爆炸式增長,現有的存儲設備也將迎來大規模升級換代,這些都會對存儲市場産生強勁拉力。

發揮核心競争力,佰維逆勢而上

2019年存儲價格波動劇烈,但仍有公司逆勢增長,佰維就是其中之一。塗總表示原因有二:一是客戶結構的調整,随着佰維産品的口碑與品牌影響力不斷發展,開始與很多頭部企業深入合作;二是佰維業務取得了突破性進展,尤其是工控和消費類存儲方面。

塗總認爲,中國作爲最大的存儲需求地,本土企業擁有很大的發展機遇。在這樣的背景下,佰維緻力于打造自身的核心競争力,爲客戶提供有高品質、高可靠性的存儲産品和解決方案。佰維成立至今已有24年,積累了大量的存儲核心專利,擁有業内領先的存儲算法及固件開發能力、突出的硬件設計能力、全方位的測試能力以及以SiP爲核心的先進封裝制造能力,是業内少數兼具芯片應用設計與封測制造能力的存儲企業。另外,近百人的技術支持團隊,快速響應客戶需求,充分發揮本土企業的服務優勢。

塗總表示,在當前形勢下本土存儲企業若要在行業内穩健發展,首先需要凝聚自身的競争優勢,并與原廠形成錯位互補,是謂“積跬步”;然後在細分市場不斷深耕,爲客戶提供“客制化”和更具競争力的産品和服務,不斷開拓細分行業的市場份額,是謂“緻千裡”。

關于佰維

佰維專注爲客戶提供優質的存儲産品,緻力于成爲行業一流的存儲解決方案提供商。佰維專注存儲領域24載,造就了佰維穩健的上遊資源整合能力、業内領先的存儲算法及固件開發能力、優異的硬件設計能力、強大的測試能力和以SiP爲核心的先進封裝制造能力這5大優勢。可爲客戶提供eMMC、eMCP、UFS、LPDDR、ePOP、SPI NAND、uMCP、BGA SSD以及2.5”、U.2、M.2、DOM、AIC PCIe、特種SSD、移動SSD、内存模組等全系列存儲産品,并針對客戶多元化的存儲需求,提供具備高可靠性、高性能、小尺寸、斷電保護、加密支持、寫入保護、寬溫運行、安全删除等特點的産品。

佰維緻力于爲廣大整機廠商,品牌商,工控級和消費級市場提供優質的存儲産品和服務,爲客戶提供涵蓋遊戲娛樂、軌道交通、網絡安全、工業自動化、手機平闆、網通産品在内的全系列存儲應用解決方案。

AI技術搭載ICMAX eMMC 攻克錄音筆市場難題

AI技術搭載ICMAX eMMC 攻克錄音筆市場難題

随着AI智能技術的快速發展,智能語音技術已經取得衆多突破,在傳統錄音筆行業中難以攻克的難題正在被逐一解決,例如:錄音不清晰、語音轉寫滞後、文字需要二次加工。如今錄音筆融合了AI技術,搭上科技的快車,已經實現了語音識别、語音合成、機器翻譯等一系列技術。這些功能的實現,一個好的存儲載體必不可少,宏旺半導體應對這一市場需求,提供更好滿足錄音筆領域的Nand flash。

市場對錄音筆真正的期待是什麼?是錄音嗎?并不全是,據統計,81%的傳統錄音筆用戶,真正的需求是錄音轉寫出的文字,而不是錄音。錄音筆的工作原理是數碼錄音筆通過對模拟信号的采樣、編碼將模拟信号通過數模轉換器轉換爲數字信号,并進行一定的壓縮後進行存儲——之後傳回手機進行雲端處理,聲音變成文字,從而實現了錄音轉文字功能。

ICMAX eMMC 錄音筆實用案例

在這個過程中,好的存儲介質必不可少,閃存可以說是數碼錄音筆中最重要的部件,占PCB闆的1/4,當然其容量越大,價格就越貴,但是錄音時間也就越長。從現在的情況來看,錄音筆内置的eMMC 16GB存儲芯片在高品質錄音情況下,可以存儲大約100小時錄音信息,大容量加持,滿足日常所需。

錄音筆PCB闆

宏旺半導體嵌入式存儲eMMC,做到讓數據無憂。數碼錄音筆都是采用模拟錄音,用内置的閃存來存儲錄音信息,斷電後保存在上面的信息不會丢失,理論上可以經受上百萬次的反複擦寫,因此反複使用的成本是零。ICMAX eMMC所使用的NAND都是經過嚴格測試的good die,基于ICMAX優秀的Nand flash供應保障能力,有效保證産品的穩定性與數據的安全,超過99.7%的良品率,讓産品的使用更有保證。

除了内置存儲器外,市面上有些數碼錄音筆則提供外置存儲卡如CF、SM等等,當一張卡的容量用完,這種存儲卡就可以随時更換。雖然這樣可以得到相當長的錄音時間,同時也方便交換共享錄音内容及資料傳送,還可以利用讀卡器將錄音數據快速存入計算機,但外置卡不可避免伴随着數據流失的風險。

相對于外置存儲卡,嵌入式存儲錄音筆在數據安全、使用壽命、數據傳輸方面更具有優勢。ICMAX eMMC 具有高效、高速、高兼容、持續穩定等特性,11.5×13.0×1.0mm的尺寸規格,能适用于不同規格的錄音筆;-25~85 ºC的應用溫寬,能滿足嚴苛環境下的錄音需求。

ICMAX eMMC在錄音筆領域已有成熟的應用案例,與手機、機頂盒、平闆、AR/VR、汽車導航、遊戲機、數字電視等領域的應用商也開展了良好的合作。宏旺半導體嵌入式産品廣泛應用于手持移動終端、消費類電子産品、電腦及周邊、醫療、辦公、汽車電子及工業控制等設備的各個領域,爲客戶提供更專業化和個性化的産品解決方案。

更多詳情請登錄官網:http://www.icmax.com.cn/ 或關注宏旺半導體微信公衆号
商務合作請聯系:139 2522 9292

專爲存儲 宏旺半導體ICMAX客制化完全滿足所需

專爲存儲 宏旺半導體ICMAX客制化完全滿足所需

客制化等于價格不菲?客制化其實是一種個性化的服務,它的核心就是“完全滿足”。客制化是一種實力,對于企業的要求非常之高,在存儲行業客制化更是對企業最高标準的衡量,不單單是對行業發展方向的把控,更是對公司實力的印證。

宏旺半導體ICMAX作爲客制化解決方案提供商,旗下産品包括但不限于:eMMC、eMCP、LPDDR、DDR、SPI、D Flash、UFS、 uMCP、MCP、DDR、SSD、TF卡。無論是在容量、兼容性、良品率還是性能等方面,隻要有存儲需求,ICMAX都能滿足。專業的研發團隊與FAE技術支持,提供與供應商一對一對接服務。

要做到客制化并不是一件簡單的事,宏旺半導體數十年的努力,堅持做到了以下幾點:

不斷增加科研投入

這是宏旺半導體發展之本,在人才組建方面,ICMAX工程師人數超過全員一半,是一支以行業多年Memory開發設計人才爲班底打造的專家團隊,爲産品客制化提供了堅實的專業基礎。

過硬的技術實力

宏旺半導體ICMAX采用自動化機台測試,不斷優化測試程式,能針對産品不同的應用領域,進行有針對化的測試,從而能有效把控芯片良品率,把不良率控制在千分之三内。更難得的是,ICMAX完全自主研發和封裝測試,降低了産品從研到産出的中間差價和溝通成本,能更大程度滿足客戶需求,使客戶獲得更優性價比,爲客制化服務打下了牢固的根基。

豐富的産品線

ICMAX旗下産品線分爲六大類:嵌入式、移動存儲、微存儲、SSD、内存、車載電子,提供的存儲産品有:eMMC、eMCP、LPDDR、DDR、SPI、D Flash、UFS、 uMCP、MCP、DDR、SSD、TF卡。不管是大容量DRAM LPDDR4X 8GB 還是熱銷料号IMD256M16R30HG8GNF-107 4Gb DDR3,适用于手持移動終端、消費類電子産品、電腦及周邊、醫療、辦公、汽車電子及工業控制等設備的各個領域,全方位滿足制造商客制化需求。

容量與兼容性

市場上主流的存儲容量ICMAX都能滿足,例如ICMAX eMMC能夠提供覆蓋2G~512G,滿足不同應用領域需求。在兼容性方面,ICMAX存儲器按照行業标準嚴格生産,可以存儲和識别不同數據格式,适用于多平台領域,爲客制化提供更多可能性。

本土化存儲 穩固的供貨保障

ICMAX多年來與閃存原廠達成戰略合作夥伴關系,所使用的NAND都是經過嚴格測試的good die,基于其優秀的Nand flash供應保障能力,有效保證ICMAX産品的穩定性,用戶數據的安全。在目前閃存缺貨漲價的嚴峻形式下保障最優性價比,提供充足的供貨,這是實現客制化的重要保證。

保證産品的良率、提供穩定充足的供貨和100%滿足客戶需求,是ICMAX提供客制化的服務基準。以服務爲中心、以産品爲載體,以客制化爲标準,提供獨家解決方案,你想要的,ICMAX都能滿足你!

更多詳情請登錄官網:http://www.icmax.com.cn/ 或關注宏旺半導體微信公衆号
商務合作請聯系:139 2522 9292

構築5G生态的存儲根基,佰維驚豔世界移動大會MWC 2019

構築5G生态的存儲根基,佰維驚豔世界移動大會MWC 2019

轉戰Embedded World 2019、Japan IT Week、Computex 2019等國内外知名專業展會并取得豐碩成果之後,BIWIN佰維再下一城,迎來了在MWC 2019上海的“高光時刻”。

BIWIN佰維存儲展台大咖不斷,吸引了來自國内一線的運營商、模組廠商前來交流“5G+”場景下雙方合作的更多可能;來自國内外知名企業的首席科學家和首席架構師組團前來交流;展會上佰維存儲産品和封測服務獨樹一幟,憑借着20多年生産開發與量産經驗,爲客戶提供5G場景下消費級,工規級,企業級等不同規格要求的存儲與封測解決方案,吸引了韓國,日本,印度等一線客戶前來現場溝通交流,客戶意向滿滿,訂單不斷。

未來已來!大容量、低時延、高可靠的5G通信技術賦予了萬物互聯的可能,人工智能、物聯網以及AI都將迎來跨越式發展,數據必然以幾何式的速度爆炸式增長,這一切都需要存儲設備作爲其堅強後盾。

作爲國産存儲芯片的領軍企業,佰維擁有100+存儲技術專利,具備自主的軟硬件、固件開發、存儲算法及小型化、高可靠性的嵌入式工藝開發能力,是國内少數兼具芯片設計與封測制造能力的存儲企業。面對5G發展的曆史機遇,佰維勇當“弄潮兒”,用卓越實力構築起5G生态的存儲根基。

“弄潮兒向濤頭立,手把紅旗旗不濕。”

完整的産品線布局,滿足多場景下“端”的需求

5G技術所延伸出的應用場景非常豐富,如5G+移動互聯網,5G+AI,5G+物聯網,5G+智慧城市,5G+雲網融合,5G+邊緣計算等,存儲的應用需求也變得多樣且複雜,行業亟需具備軟硬件定制能力的公司開發出對應的新産品。

BIWIN佰維將“爲5G場景下各種‘端’應用提供全面和高品質的存儲解決方案”作爲企業的核心發展戰略之一,除了提供常規的eMMC、eMCP、UFS、LPDDR、ePOP、SPI NAND、uMCP、BGA SSD等系列産品外,佰維亦提供針對高可靠性、高性能、小尺寸、斷電保護,加密支持,寫入保護,寬溫運行,安全删除等特殊需求的高效存儲解決方案。

作爲國内第一梯隊的存儲解決方案提供商,佰維整合了優質的上下遊資源,産品通過了Qualcomm, MediaTek,Spreadtrum, HiSilicon,Allwinner,Rockchip, Amlogic,Mstar等平台廠商的驗證,廣泛應用于手機、平闆、智能電視、筆記本電腦、車載設備、智能工控設備、物聯網模塊等。

完整的産品線布局,滿足多場景下“端”的需求

佰維擁有完備的存儲算法、固件、硬件和工藝開發團隊,研發能力位居行業領先水平。在業内率先提供SiP解決方案,開創了“小而精”的特種尺寸(佰維超小尺寸eMMC僅爲8*8*0.9mm)以及包含“客制化”需求的産品選型、可行性評估、定制化設計開發、測試驗證、生産制造等在内的 “一站式”IC服務。公司不斷豐富嵌入式存儲芯片、工控存儲等産品線,依托研發和先進制造優勢,結合市場需求,爲客戶提供更全面、專業,以及更高品質的客制化服務。

佰維斥巨資花費10年打造了行業領先的IC封裝制造技藝。2018年3月,佰維存儲承接了國産NAND大廠的第一張産品應用訂單,開啓了國産化存儲的新篇章。佰維領先的封裝制造技術,可以將客戶原先的PCBA方案整合到一個芯片模組内,從而更好的保證産品的可靠性,減小體積、降低功耗、減少組裝時間,降低客戶的總體擁有成本。佰維的16層堆疊技術、ePOP存儲芯片、一系列SiP模組制造技術可完美應用于5G場景下的通訊模塊、智能終端、可穿戴設備、物聯網模組等,助力5G産品小而美!

堅持走高品質競争路線,深入高端存儲市場

佰維始終堅持于高品質存儲器的應用開發,除了嚴格的研發階段設計驗證,爲确保量産階段産品的材料與制程水準一緻性,佰維嚴格執行 ORT 測試(On-Going Reliability Test ) 爲量産品質長期監控。佰維通過了ISO9001、ISO14001、IECQ-QC 080000、BSCI 以及IATF16949等各項國際品質管理系統認證。另外,佰維緻力于爲客戶提供業内最好的服務,助力客戶用更短的時間推出更具競争力的産品,搶占市場先機。

“芯存智聯,移動無限。”佰維劍指5G未來,持續爲客戶提供高品質、全系列的存儲産品、封裝測試及模組制造服務,佰維,爲你智造!

更多訊息請訪問:www.biwin.com.cn
商務合作:sales@biwin.com.cn
聯系電話:18925273911

“芯”智能化 宏旺半導體ICMAX爲AI手表提供存儲解決方案

“芯”智能化 宏旺半導體ICMAX爲AI手表提供存儲解決方案

随着AI技術的發展,日常穿戴越來越智能化,根據市場研究機構Strategy Analytics所發布的最新研究報告顯示,2018年全年,全球智能手表出貨量創下4500萬台的曆史新高,出貨量年同比增長56%。有媒體還預計,到了2022年之時,全球智能手表出貨量將會達到9430萬塊的新高度。

手表原本隻是作爲人類用以計時或者顯示時間的儀器,伴随着AI時代的到來,科技巨頭們們都紛紛把各種黑科技裝到這塊小小的表盤裡,要實現監測睡眠、監測心率、運動提醒、GPS定位等功能,都離不開一顆存儲芯片,由于智能手表的PCB尺寸很小,因此要求運用的存儲芯片尺寸必須較小,方便焊接。

随着市場競争進入白熱化階段,智能手表的功能越來越全,性能越來越強,對嵌入式存儲芯片的要求越來越高,需要存儲芯片做到小體積與大容量的完美契合。宏旺半導體ICMAX爲智能手表廠商提供了全新的嵌入式存儲芯片選擇,讓智能手表功能發揮到最佳。

現在市面上,一般普通的監測心率、步數、GPS定位、藍牙、離線支付的智能手表使用的存儲芯片是NAND FLASH,但在此基礎上,想讓智能手表實現更多的功能,例如帶3G/4G通話,這樣的智能手表就需要用到eMCP/ePOP芯片,所以一個智能手表是否帶通話功能對存儲芯片的選擇需求是不一樣的。選擇一顆優質的存儲芯片對智能手表意義重大,宏旺半導體ICMAX嵌入式芯片能滿足市場上智能手表所需,不管是eMCP、ePOP還是NAND FLASH ,ICMAX都有對應的規格滿足應用需求。

綜合市場上現有的嵌入式存儲芯片,ICMAX eMCP是高端智能手表的不二的選擇,管理大容量快閃存儲器、減少主芯片在運算上的負擔,在體積上更小同時也減省了更多電路連結設計,功耗低續航時間長,更便于智能手表功能的發揮。容量範圍廣4GB+4Gb、8GB+8Gb、16GB+16Gb等,應用商選擇區間大,PIN腳不多,方便焊接,尺寸11.5*13.0mm,非常的小,内置NAND原廠晶圓,壽命長,穩定性高。

衆所周知,智能手表的工作原理主要是將手表内置智能化系統、搭載智能手機系統而連接于網絡而實現多功能,能同步手機中的電話、郵件、照片、音樂等。智能手表可能具備的一些功能是手機功能的延伸,但在運動健身、移動支付方面,智能手表擁有獨特的優勢。當然智能手表根據功能的區分不同,價格也會不一樣,智能手表内部的核心技術也會差别很大,其中很重要的一點就是存儲芯片的區别。

現在産品智能化越來越高,對存儲芯片的需求量也日漸上漲,一顆好的嵌入式存儲芯片,能給智能手表帶來優越的使用體驗,不管是在反應靈敏度還是手表續航時長方面都能帶來顯著的提升。宏旺半導體ICMAX在存儲芯片領域有十五年的行業經驗,能提供給廠商更多更優的存儲方案選擇。

更多詳情請登錄官網:http://www.icmax.com.cn/ 或關注宏旺半導體微信公衆号
商務合作請聯系:139 2522 9292

“芯”智能化 宏旺半導體ICMAX爲AI手表提供存儲解決方案

“芯”智能化 宏旺半導體ICMAX爲AI手表提供存儲解決方案

随着AI技術的發展,日常穿戴越來越智能化,根據市場研究機構Strategy Analytics所發布的最新研究報告顯示,2018年全年,全球智能手表出貨量創下4500萬台的曆史新高,出貨量年同比增長56%。有媒體還預計,到了2022年之時,全球智能手表出貨量將會達到9430萬塊的新高度。

手表原本隻是作爲人類用以計時或者顯示時間的儀器,伴随着AI時代的到來,科技巨頭們們都紛紛把各種黑科技裝到這塊小小的表盤裡,要實現監測睡眠、監測心率、運動提醒、GPS定位等功能,都離不開一顆存儲芯片,由于智能手表的PCB尺寸很小,因此要求運用的存儲芯片尺寸必須較小,方便焊接。

随着市場競争進入白熱化階段,智能手表的功能越來越全,性能越來越強,對嵌入式存儲芯片的要求越來越高,需要存儲芯片做到小體積與大容量的完美契合。宏旺半導體ICMAX爲智能手表廠商提供了全新的嵌入式存儲芯片選擇,讓智能手表功能發揮到最佳。

現在市面上,一般普通的監測心率、步數、GPS定位、藍牙、離線支付的智能手表使用的存儲芯片是NAND FLASH,但在此基礎上,想讓智能手表實現更多的功能,例如帶3G/4G通話,這樣的智能手表就需要用到eMCP/ePOP芯片,所以一個智能手表是否帶通話功能對存儲芯片的選擇需求是不一樣的。選擇一顆優質的存儲芯片對智能手表意義重大,宏旺半導體ICMAX嵌入式芯片能滿足市場上智能手表所需,不管是eMCP、ePOP還是NAND FLASH ,ICMAX都有對應的規格滿足應用需求。

綜合市場上現有的嵌入式存儲芯片,ICMAX eMCP是高端智能手表的不二的選擇,管理大容量快閃存儲器、減少主芯片在運算上的負擔,在體積上更小同時也減省了更多電路連結設計,功耗低續航時間長,更便于智能手表功能的發揮。容量範圍廣4GB+4Gb、8GB+8Gb、16GB+16Gb等,應用商選擇區間大,PIN腳不多,方便焊接,尺寸11.5*13.0mm,非常的小,内置NAND原廠晶圓,壽命長,穩定性高。

衆所周知,智能手表的工作原理主要是將手表内置智能化系統、搭載智能手機系統而連接于網絡而實現多功能,能同步手機中的電話、郵件、照片、音樂等。智能手表可能具備的一些功能是手機功能的延伸,但在運動健身、移動支付方面,智能手表擁有獨特的優勢。當然智能手表根據功能的區分不同,價格也會不一樣,智能手表内部的核心技術也會差别很大,其中很重要的一點就是存儲芯片的區别。

現在産品智能化越來越高,對存儲芯片的需求量也日漸上漲,一顆好的嵌入式存儲芯片,能給智能手表帶來優越的使用體驗,不管是在反應靈敏度還是手表續航時長方面都能帶來顯著的提升。宏旺半導體ICMAX在存儲芯片領域有十五年的行業經驗,能提供給廠商更多更優的存儲方案選擇。

更多詳情請登錄官網:http://www.icmax.com.cn/ 或關注宏旺半導體微信公衆号
商務合作請聯系:139 2522 9292

宏旺半導體ICMAX:eMMC仍是智能設備主流存儲選擇

宏旺半導體ICMAX:eMMC仍是智能設備主流存儲選擇

近幾年,電子類産品發展日新月異,運行内存也從1GB發展到了8GB,技術的發展是伴随着市場需求的變化而變化的,畢竟我們對手機的運行速度的要求越來越高。實際上,閃存(ROM)也是影響手機處理速度的重要部件,因爲閃存在很大程度上決定着手機讀寫數據的速度。

手機閃存具備了NAND(存儲數據的SLC/MLC/TLC/QLC閃存顆粒)和負責控制數據傳輸和閃存磨損平衡的主控IC,兩者被封裝到同一塊eMMC芯片内,手機閃存eMMC的标準規格普遍使用了eMMC5.1,讀寫速度也達到了600MB/s。

eMMC和T卡對比

eMMC的全稱是embedded Multi Media Card,就是“嵌入式多媒體存儲卡”,這就是一種針對手機或平闆電腦等産品的内嵌式存儲器标準規格。

eMMC的設計标準的誕生就是爲了簡化NAND Flash的使用,硬件廠商隻需將采購的芯片放入新手機中,無須處理繁複的NAND Flash兼容性和管理問題,縮短了新産品的上市周期和研發成本。

T卡,即TF卡,又稱microSD,是一種極細小的快閃存儲器卡,這種卡主要于手機使用,但因它擁有體積極小的優點,随着不斷提升的容量,它慢慢開始用于一些電子産品中,例如手機、電腦、數碼相機、兒童陪護機器人等。

eMMC和T卡 ,它們都屬于NAND Flash,發展到現在,T卡在手機上的作用漸漸被eMMC所取代。因爲相較于T卡,eMMC具有高效,高速,高兼容,持續穩定等特性,确保産品在應用領域穩定地發揮效能,所以eMMC是目前主流的便攜移動産品解決方案。

eMMC和SSD

eMMC更像是微型版的SSD,將主控、緩存和閃存同時集合在一塊芯片中,這就是SSD和eMMC最明顯的區别,主控、緩存和閃存通過BGA封裝方式封裝成一塊芯片,這種芯片集成度相當高,更适合塞進體積要求較小的智能設備中。

在智能手機領域,eMMC規格是主流,在平闆電腦或是輕薄型筆記型電腦上,也有一部分對功耗和體積要求較高的設備,開始由SSD轉爲了使用eMMC。但由于SSD的特性,SSD也仍然大量應用在平闆和筆記本上,畢竟SSD有讀寫速度的優勢,不論是随機效能或是連續效能,SSD在PC類領域都是eMMC的強大競争者。

宏旺半導體 任重道遠

除了手機,智能穿戴設備、物聯網系統設備基本上都需要依托存儲芯片行業的發展,隻有掌握了核心技術,才能在高度智能化的時代,在存儲行業内真正立足。宏旺半導體ICMAX,踐行着“中國芯·宏旺夢”的偉大理想,立志做出中國本土memory芯片,讓中國民族品牌ICMAX走出中國,走向世界!



宏旺半導體是一家專注于存儲芯片Design、研發、封裝、測試、銷售服務于一體的高科技企業,成立十五年來,一路累積,潛心研發。其核心研發團隊是以台灣國立清華大學、交通大學,從事行業多年Memory開發設計的人才爲班底打造的專家團隊,并且擁有多項自主知識産權, 公司IC Design / HW / FW / SYS 等工程師人數超過全員一半。 産品型号包含了EMMC、EMCP、UFS、UMCP、SPI、LPDDR、DDR、SSD、内存、TF,廣泛應用于手持移動終端、消費類電子産品、電腦及周邊、醫療、辦公、汽車電子及工業控制等設備的各個領域,爲客戶提供更專業化和個性化的産品解決方案。

更多詳情請登錄官網:http://www.icmax.com.cn/ 或關注宏旺半導體微信公衆号
商務合作請聯系:139 2522 9292

宏旺半導體ICMAX:eMMC仍是智能設備主流存儲選擇

宏旺半導體ICMAX:eMMC仍是智能設備主流存儲選擇

近幾年,電子類産品發展日新月異,運行内存也從1GB發展到了8GB,技術的發展是伴随着市場需求的變化而變化的,畢竟我們對手機的運行速度的要求越來越高。實際上,閃存(ROM)也是影響手機處理速度的重要部件,因爲閃存在很大程度上決定着手機讀寫數據的速度。

手機閃存具備了NAND(存儲數據的SLC/MLC/TLC/QLC閃存顆粒)和負責控制數據傳輸和閃存磨損平衡的主控IC,兩者被封裝到同一塊eMMC芯片内,手機閃存eMMC的标準規格普遍使用了eMMC5.1,讀寫速度也達到了600MB/s。

eMMC和T卡對比

eMMC的全稱是embedded Multi Media Card,就是“嵌入式多媒體存儲卡”,這就是一種針對手機或平闆電腦等産品的内嵌式存儲器标準規格。

eMMC的設計标準的誕生就是爲了簡化NAND Flash的使用,硬件廠商隻需將采購的芯片放入新手機中,無須處理繁複的NAND Flash兼容性和管理問題,縮短了新産品的上市周期和研發成本。

T卡,即TF卡,又稱microSD,是一種極細小的快閃存儲器卡,這種卡主要于手機使用,但因它擁有體積極小的優點,随着不斷提升的容量,它慢慢開始用于一些電子産品中,例如手機、電腦、數碼相機、兒童陪護機器人等。

eMMC和T卡 ,它們都屬于NAND Flash,發展到現在,T卡在手機上的作用漸漸被eMMC所取代。因爲相較于T卡,eMMC具有高效,高速,高兼容,持續穩定等特性,确保産品在應用領域穩定地發揮效能,所以eMMC是目前主流的便攜移動産品解決方案。

eMMC和SSD

eMMC更像是微型版的SSD,將主控、緩存和閃存同時集合在一塊芯片中,這就是SSD和eMMC最明顯的區别,主控、緩存和閃存通過BGA封裝方式封裝成一塊芯片,這種芯片集成度相當高,更适合塞進體積要求較小的智能設備中。

在智能手機領域,eMMC規格是主流,在平闆電腦或是輕薄型筆記型電腦上,也有一部分對功耗和體積要求較高的設備,開始由SSD轉爲了使用eMMC。但由于SSD的特性,SSD也仍然大量應用在平闆和筆記本上,畢竟SSD有讀寫速度的優勢,不論是随機效能或是連續效能,SSD在PC類領域都是eMMC的強大競争者。

宏旺半導體 任重道遠

除了手機,智能穿戴設備、物聯網系統設備基本上都需要依托存儲芯片行業的發展,隻有掌握了核心技術,才能在高度智能化的時代,在存儲行業内真正立足。宏旺半導體ICMAX,踐行着“中國芯·宏旺夢”的偉大理想,立志做出中國本土memory芯片,讓中國民族品牌ICMAX走出中國,走向世界!



宏旺半導體是一家專注于存儲芯片Design、研發、封裝、測試、銷售服務于一體的高科技企業,成立十五年來,一路累積,潛心研發。其核心研發團隊是以台灣國立清華大學、交通大學,從事行業多年Memory開發設計的人才爲班底打造的專家團隊,并且擁有多項自主知識産權, 公司IC Design / HW / FW / SYS 等工程師人數超過全員一半。 産品型号包含了EMMC、EMCP、UFS、UMCP、SPI、LPDDR、DDR、SSD、内存、TF,廣泛應用于手持移動終端、消費類電子産品、電腦及周邊、醫療、辦公、汽車電子及工業控制等設備的各個領域,爲客戶提供更專業化和個性化的産品解決方案。

更多詳情請登錄官網:http://www.icmax.com.cn/ 或關注宏旺半導體微信公衆号
商務合作請聯系:139 2522 9292
